Gira TX_44

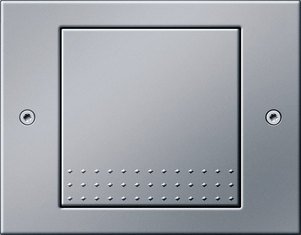

触摸开关,
Gira TX_44,铝色

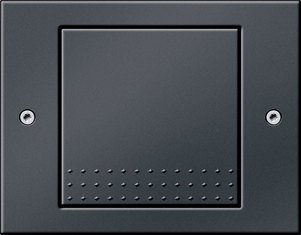

触摸开关,
Gira TX_44,烟灰色

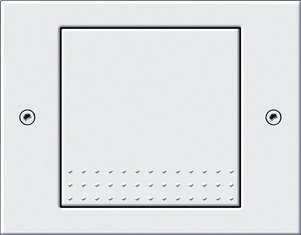

触摸开关,
Gira TX_44,纯白色

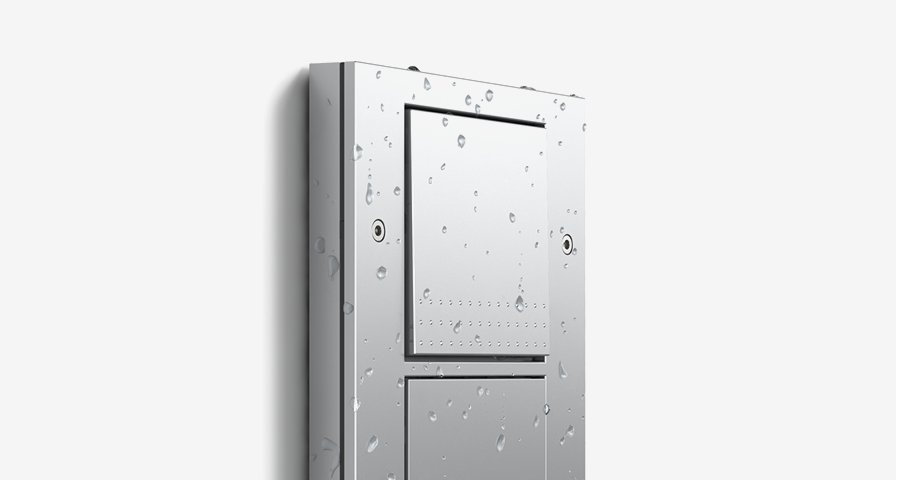

防水而且坚固

Gira TX_44 开关产品系列可用于室外区域或潮湿的空间内,但同时亦可在室内装潢中充分地发挥自己的作用。本系列产品符合 IP 44 防溅水要求,采用经加固处理的边框,并且可以选择防水防盗的安装方式,从而为在花园、阳台或露台等场所的安装创造了最佳的条件。Gira TX_44 可以安装到 Gira 能源柱内的空白单元中。本开关产品系列有铝色、烟灰色和纯白色可供选择。得益于 System 55 内芯的整合,Gira TX_44 具有极大的防水安装功能深度,涵盖数据连接技术、总线技术等多项技术。


功能、特征

  • IP 44 防溅水保护
  • 防盗
  • 材质:热塑性塑料 (ASA)
  • 防碎、坚固、耐紫外线、耐天气影响,
  • 无微生物方面的危害
  • 耐化学性符合 DIN 68861、类别 1b 标准要求(针对烟灰色、铝色款式)
  • 色彩:纯白色 (RAL 9010)、烟灰色(涂漆)、铝色(涂漆)

广泛的应用领域

防水、坚固且防盗的 Gira TX_44 适用于:

  • 潮湿或干燥的房间
  • 室内及室外
  • 露台和阳台
  • 厨房和浴室
  • 楼道和公共设施
  • 体育馆、学校和幼儿园

符合 IP 44 的安装

Gira TX_44 开关产品系列包含大量符合 IP 44 防溅水保护要求的功能:例如开关、调光器和自动开关、带翻盖的插座以及楼宇门对讲系统暗装式室外机或引导灯。通过一个带翻盖的 TX_44 适配器边框还可以整合各种数据连接技术设备和插座,并在室内和室外区域以符合 IP 44 防溅水要求的方式进行安装——包括有过压保护的插座、TAE 插座以及网络接线盒等。这样,用户也可以在花园或露台等场所上网。此外,借助带透明翻盖的 TX_44 适配器边框还可以整合按键传感器、电动百叶窗控制器和 LCD 无线时钟等多种电子设备并进行防水安装。由此,Gira TX_44 几乎具备了 Gira 总线系统的完整功能深度。提示:安装在室外区域中时,应注意电子设备的环境温度范围。


符合 IP 20 的安装

在干燥房间内,Gira 电动百叶窗控制器、按键传感器和信息显示屏 2 等电子设备均可通过无翻盖的中间框安装到 Gira TX_44 开关产品系列中。此外,斜出口中具有线缆出口的接口插接装置亦可通过可安装保护罩的中间框装入。这两种情况下的安装均符合 IP 20 标准。


安装

  • 开关盒可以平贴于墙面安装。
  • 暗装式内芯可使用密封环进行安装。放上边框后,可根据需要以膨胀螺栓固定在墙上。
  • 之后插上翘板或中央内芯。
  • 再扣上盖板。
  • Torx 螺栓可以简单地用例如螺丝刀把手压入。但拆卸时只能使用 Torx 螺丝刀。

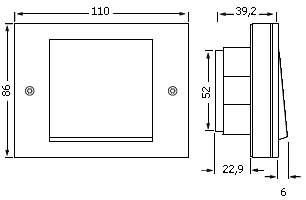

尺寸

(单位 mm)
边框 1 位
高 86 x 宽 110 x 深 16.3
边框 2 位
高 157 x 宽 110 x 深 16.3
边框 3 位
高 229 x 宽 110 x 深 16.3
边框 4 位
高 300 x 宽 110 x 深 16.3

集成方式

在 Gira TX_44 中可以集成楼宇门对讲的所有功能。Gira TX_44 也可以集成到能源柱和楼宇对讲能源柱中。


设计/奖项

方案
吉徕,拉德福尔姆瓦尔德
设计
Phoenix 设计公司,斯图加特

功能示例

触摸开关,
Gira TX_44,铝色

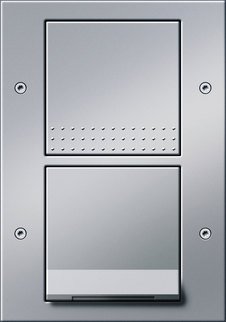

具有翻盖的开关/SCHUKO 插座双位组合,
Gira TX_44,铝色
带翻盖的 SCHUKO 插座,
Gira TX_44,铝色

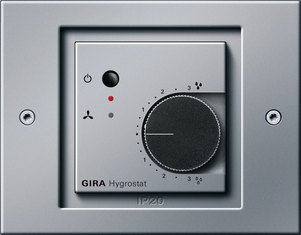

恒湿器,
Gira TX_44,铝色

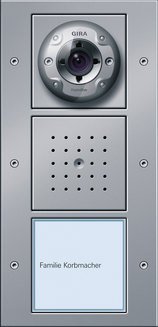

可视室外机,
Gira TX_44,铝色
