Gira System 106

灵活的模块化楼宇门对讲系统

Gira System 106 室外机采用模块化构造,灵活性高,可个性化配置。Gira System 106 由于其精巧的结构、先进的技术、坚固的材质以及提供多种颜色选择特别令人印象深刻。

  • 采用模块化构造,可根据用户需求灵活进行调整
  • 可进行经典明装式安装或平贴式安装
  • 可与 Gira DCS-IP 网关组合使用,集成到 KNX Smart Home
  • 标识服务提供制作呼叫按键标签栏或信息模块
  • 通过 2 线制适用于新装或后续加装
  • Gira System 106 可与所有室内机
    和 Gira 楼宇门对讲系统解决方案相兼容

安装选项

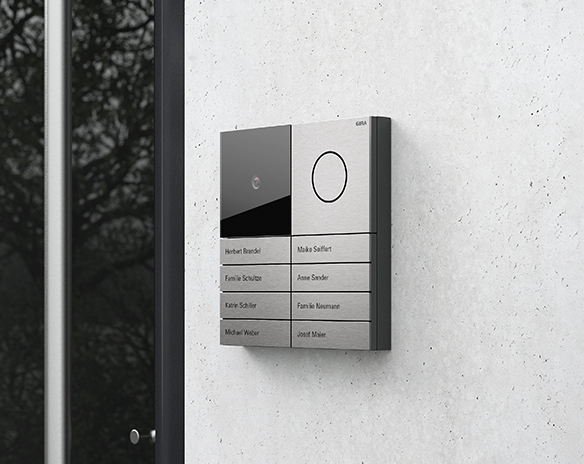

明装式

通过简单的明装式安装,可轻松地将室外机安装在墙上。因此,System 106 不仅适用于新建筑,同时也适用于后续加装。由于其扁平的设计结构,外壳高度仅 28.4 mm,可以确保每个房屋入口处皆具有优雅的外观。

Briefkastenlösungen

Das Gira System 106 eignet sich besonders
für den Einbau in Briefkastenanlagen der Firma Renz und der Briefkastenmanufaktur.


颜色和材质

V2A 不锈钢

不锈钢被认为是现代建筑的经典之作。采用 V2A 不锈钢制成的设计面板呈现出高贵的光泽并经过精细打磨(240 个磨纹),赋予房屋入口处优雅的气质。这种时尚的材料经久耐用。特别是在户外使用时,这是一个很大的优势。

V4A 不锈钢

另一型号是 Gira System 106 门对讲设施所采用的 V4A 不锈钢材质的设计面板。此款耐海水的不锈钢特别适合安装在 Renz 信箱设备中。这两家制造商生产的 V4A 不锈钢面板彼此相得益彰。

铝材

由阳极氧化铝 (E6-C0) 制成的设计面板呈现出缎面光泽。这种材料与现代建筑风格完美匹配,不失为一种精美的点缀。同时,还具有耐抗、耐脏的特点。

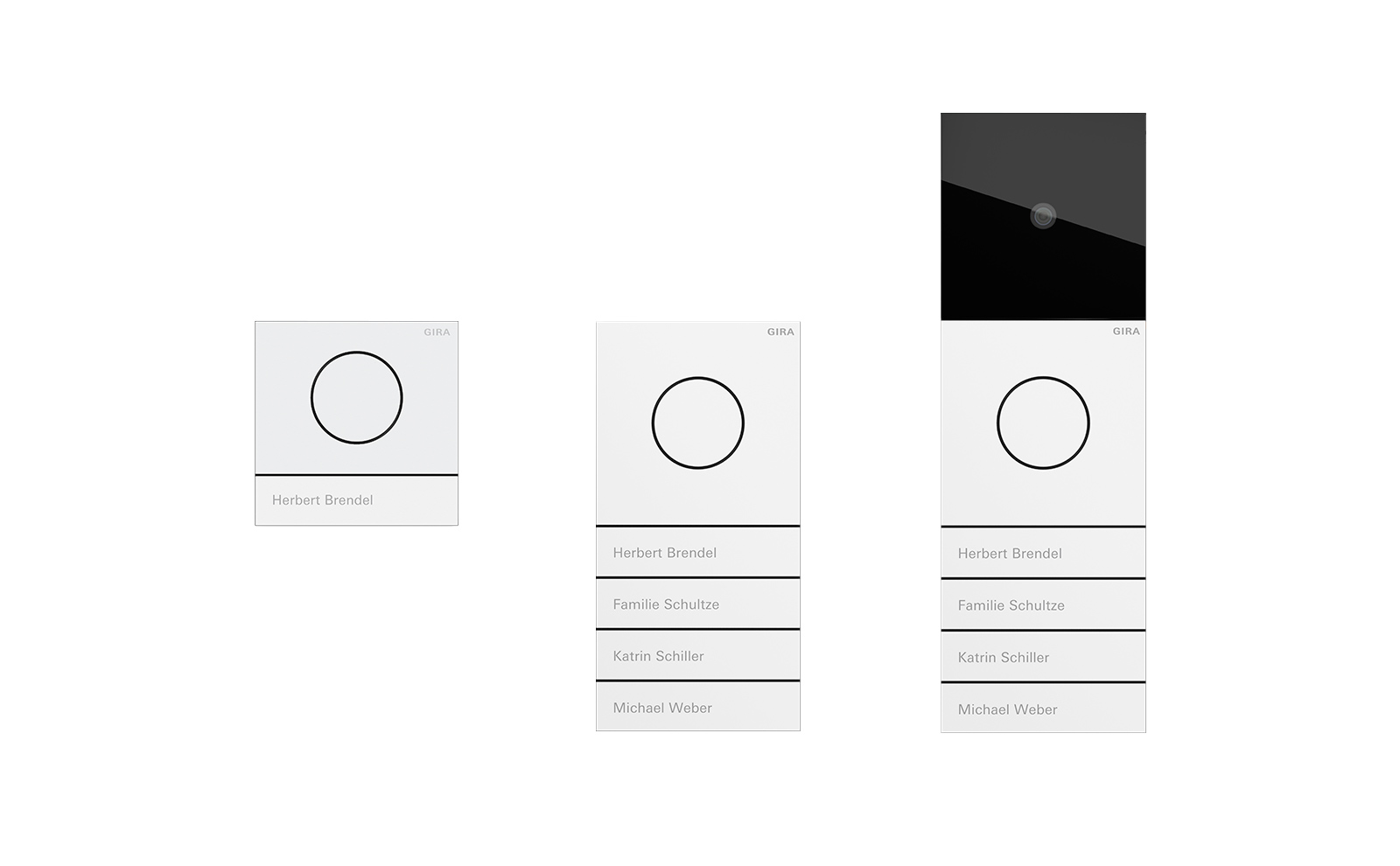

交通白

Gira System 106 经典耐脏的白色漆面(RAL 9016,交通白)版本,在各方面均显得时尚、清新,同时又不失稳重。白色的室外机具有令人愉快的氛围,几乎适合所有房屋外立面。

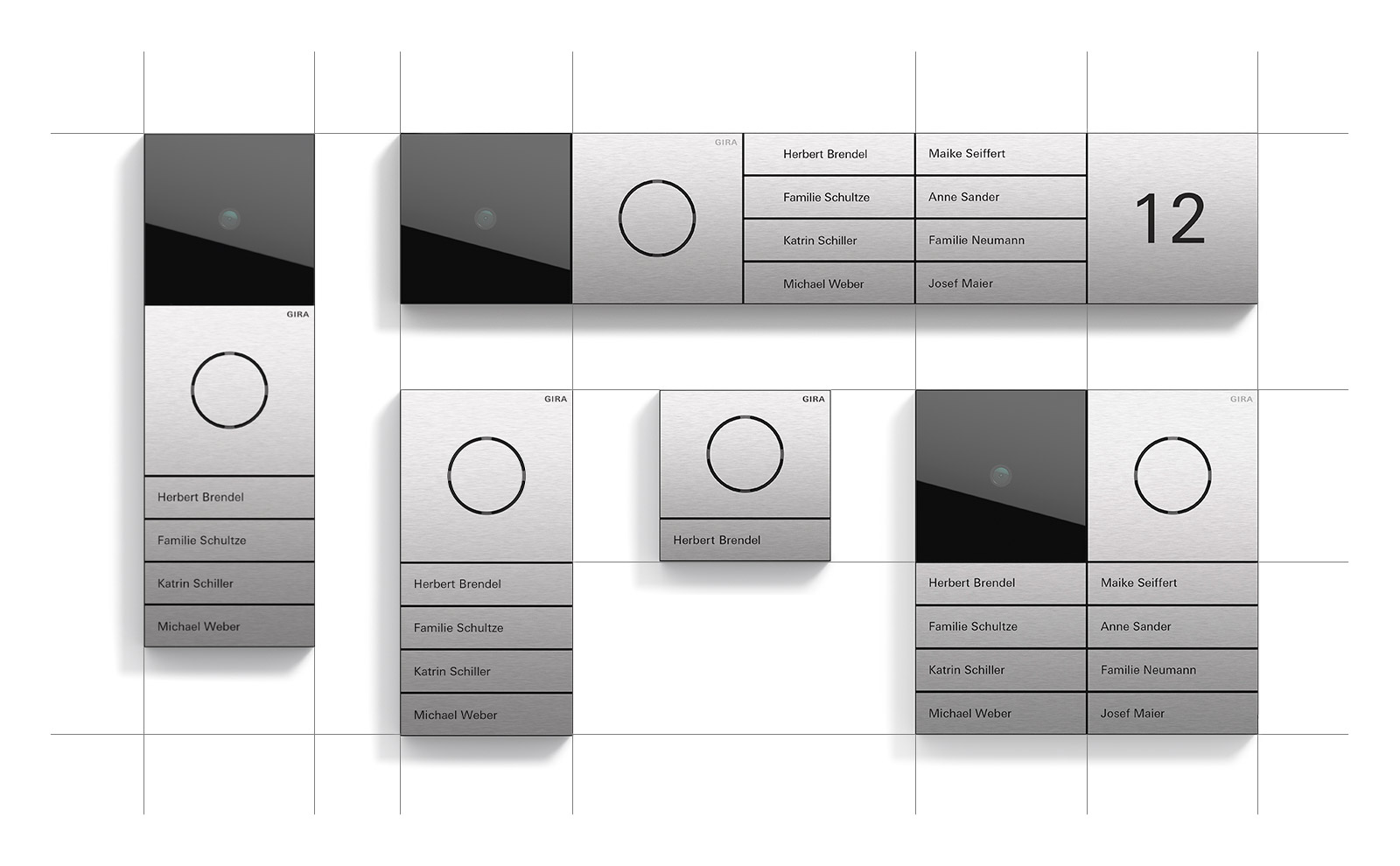

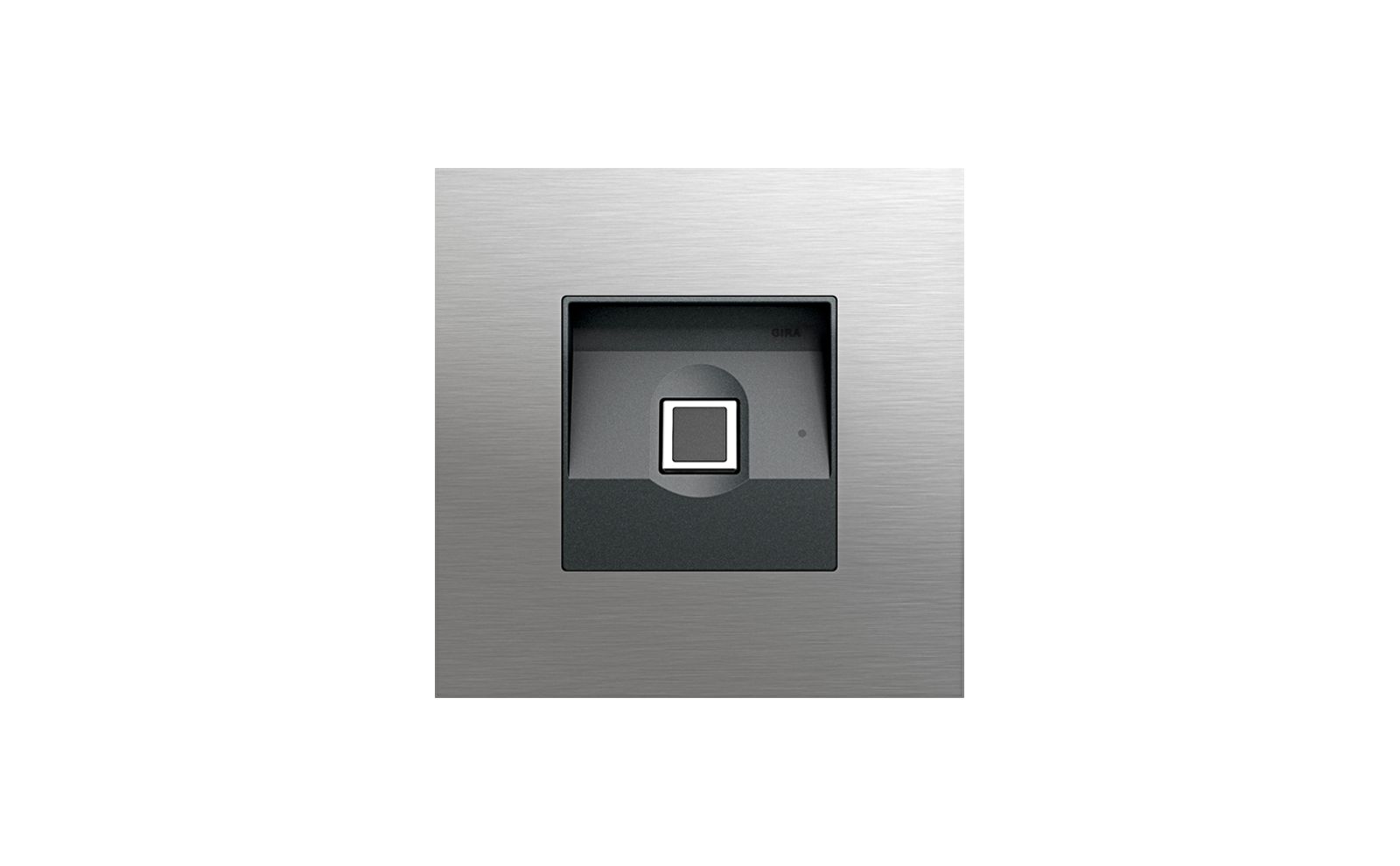

模块化结构和模块

功能性和通用性

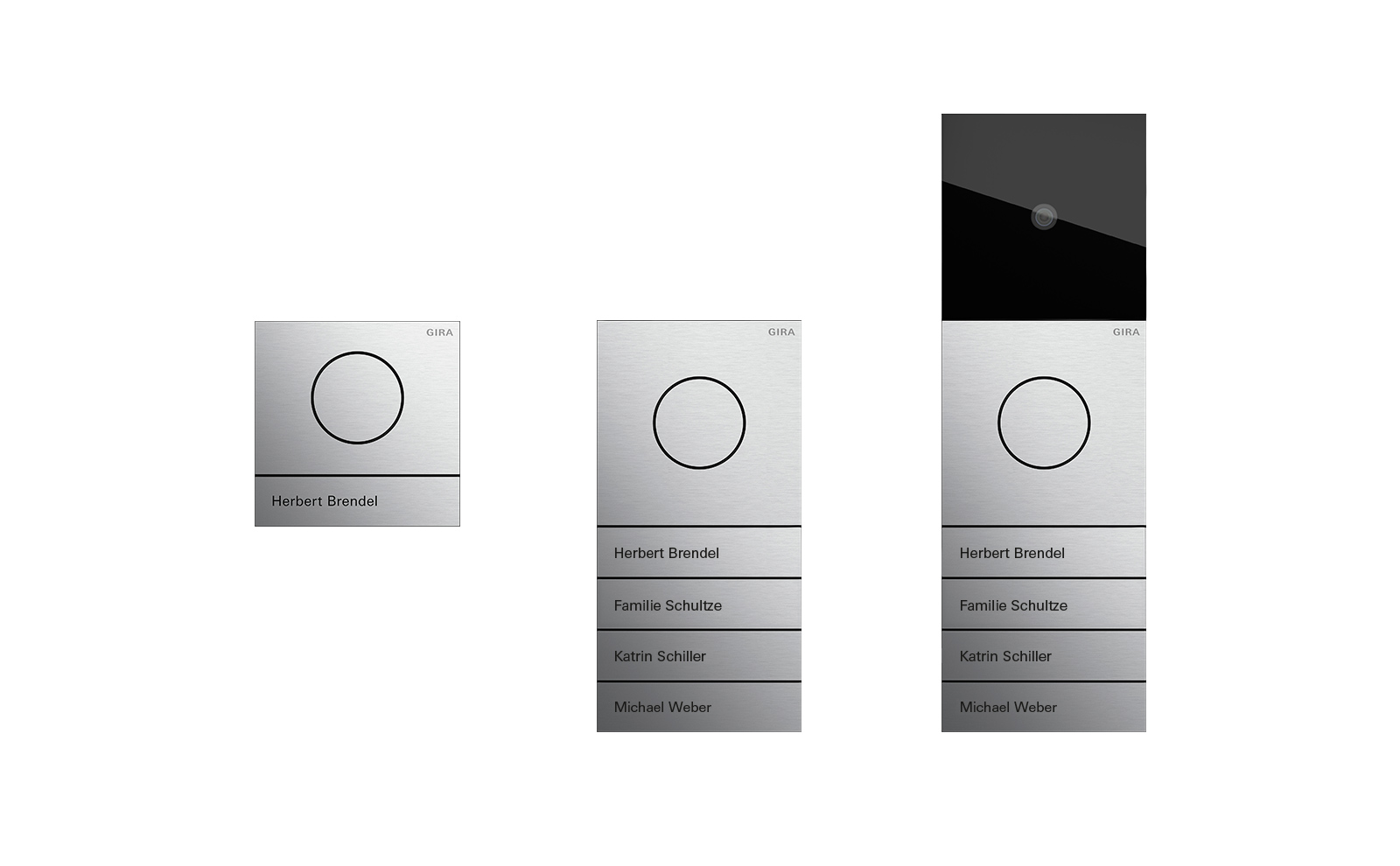

模块化楼宇门对讲系统基于单个模块,基本尺寸为 106.5 × 106.5 mm,因而所有部件都可灵活组合使用,并可完全根据需要采取垂直、水平或方形排列。外壳有 1 位至 5 位和 2 x 2 位的款型供选择。无论是摄像头、免提通话设备还是呼叫按键——每个模块均内含所有技术。它们安装在外壳中并由 3 mm 厚的装饰用前面板盖住和保护。随时可以通过更换模块进行扩展和修改。

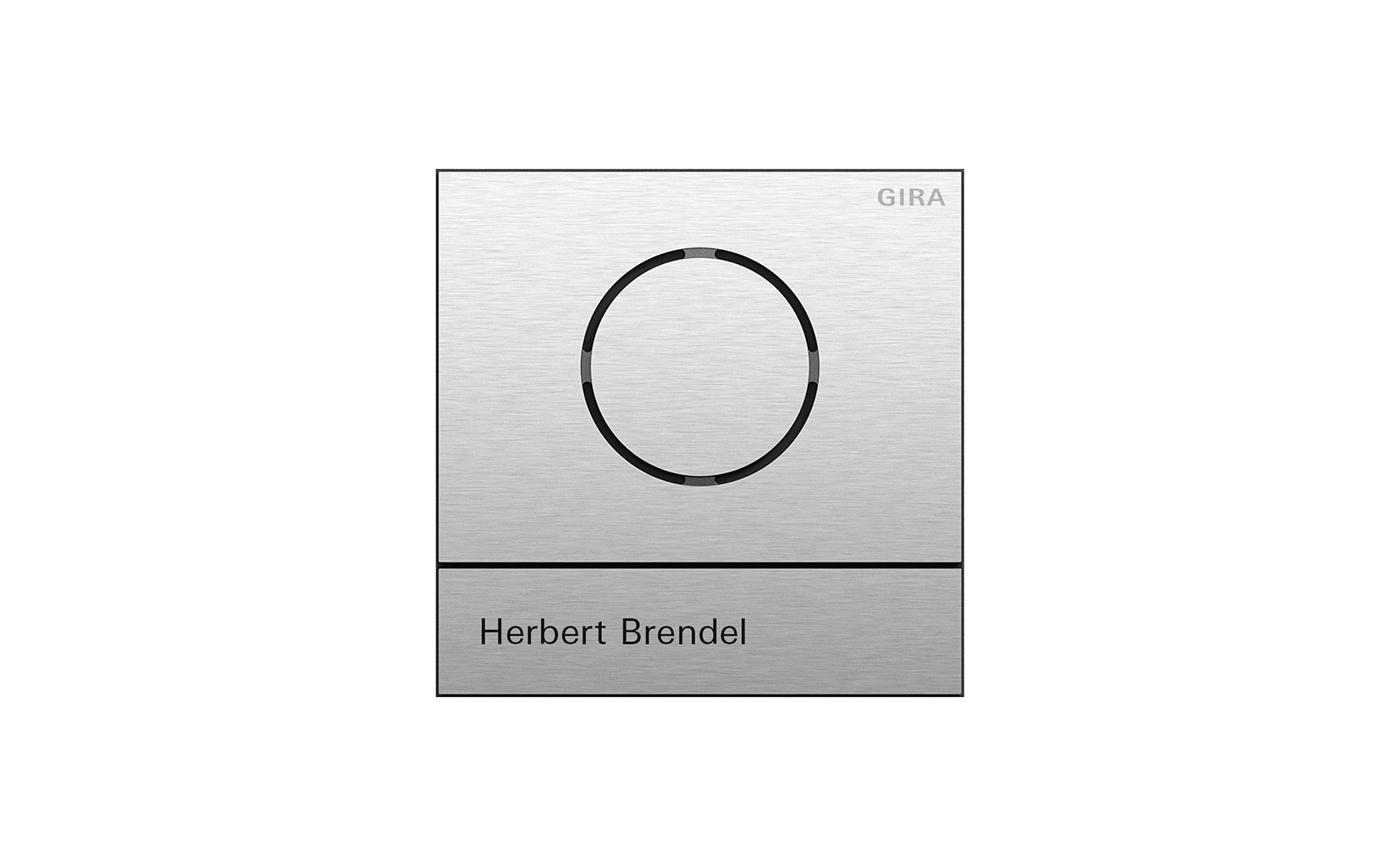

Gira 室外机模块 106

Gira System 106 室外机模块包括带有内置呼叫按键的免提通话设备,从而形成作为完整室外机的最小独立单元。它包含一个优质麦克风和一个耐受气候的扬声器,有助于与访客沟通。

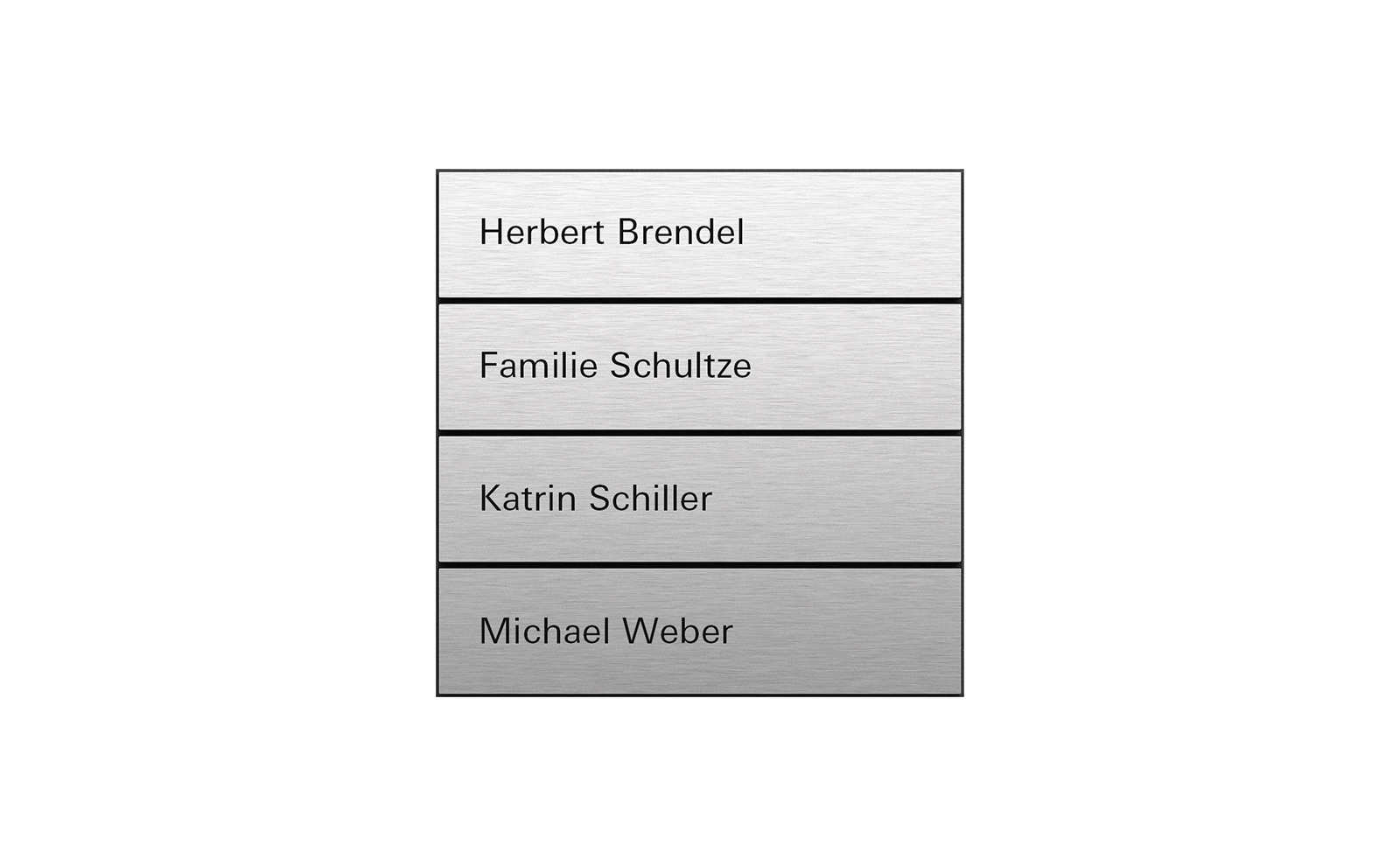

Gira 呼叫按键模块 106(激光镌刻)

Gira Systems 106 呼叫按键模块提供两种规格。吉徕为纯金属按键型号提供标识服务。可根据通过网页表单提交的个人要求,为按键创建一个优雅的激光镌刻标识。

Gira 呼叫按键模块 106(背景照明)

带背景照明标签栏的呼叫按键型号可在黑暗中能够快速找到按键。您可以通过 Gira 标签服务获得合适的标签牌。呼叫按键具有 1 位到 4 位版本。如果需要改变功能,例如从 2 位变为 4 位,只需替换按键即可。

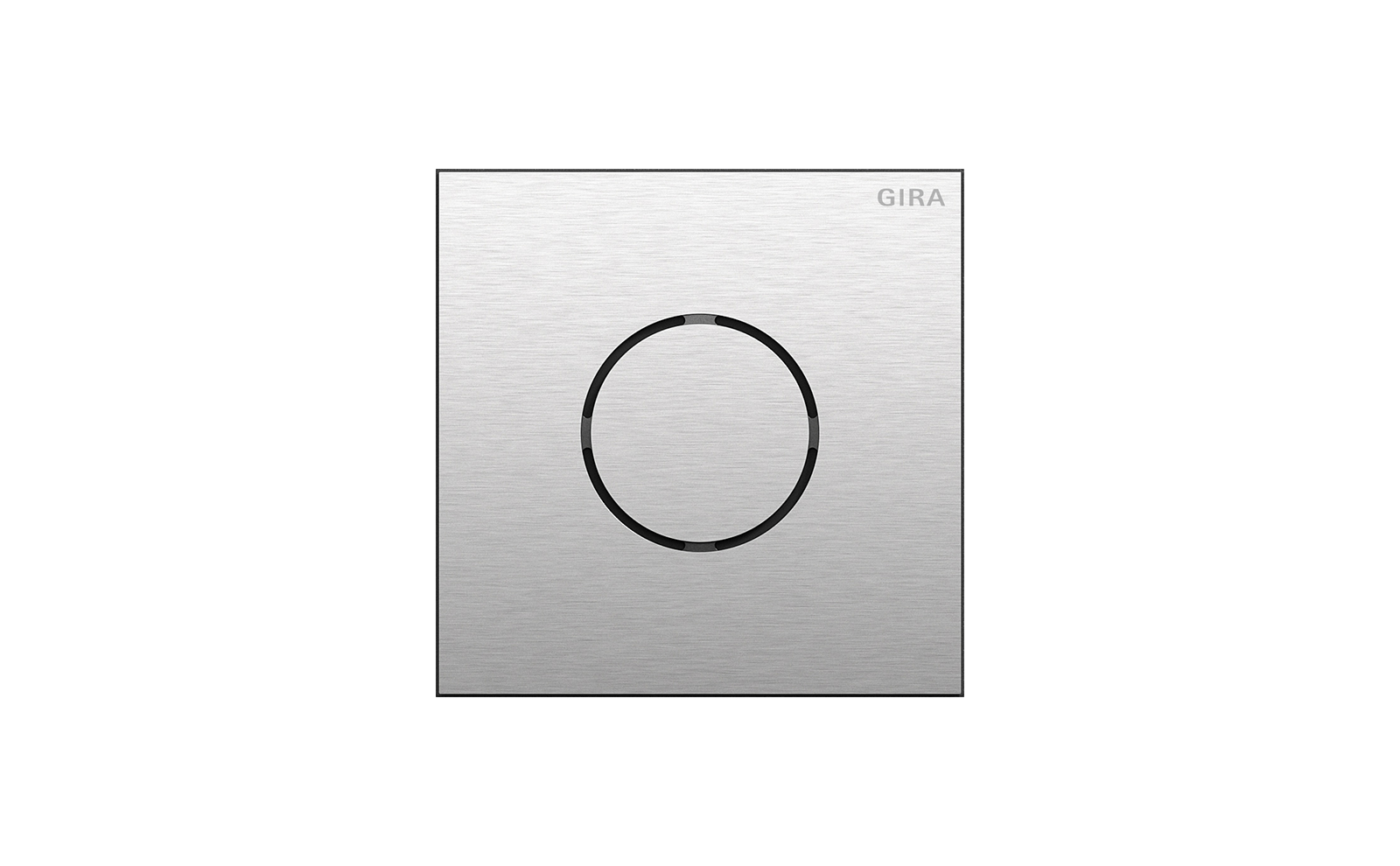

Gira 语言模块 106

Gira System 106 语言模块可保证室内和室外对讲通信畅通无阻。高品质麦克风、耐受气候的扬声器以及背景噪音消除功能可提高通话质量。在语言模块或室外机模块中放置一个亮度传感器,用于控制呼叫按键的亮度。有两个亮度等级可选,具体取决于环境的当前照明条件。

Gira 摄像头模块 106

在防破损、防刮伤的黑色玻璃板后,隐藏着感光敏感度极高的高品质摄像头和宽广的视野。使用内置的旋转编码开关可以将图像画面设置在九个不同的位置上。为了保护摄像头不受雾气和低温的影响,必要时可以启动取暖设备。镜头周围布置的四个红外线 LED 可最佳地照亮摄像头前的场景,并在夜间作业中,可以无眩光地显示画面区域。摄像头可以在夜间开启,而不被外界发觉。如果强烈的逆光落在摄像头上,例如被汽车前灯照射,背光补偿可以使这些暗区变亮,使其易于识别。

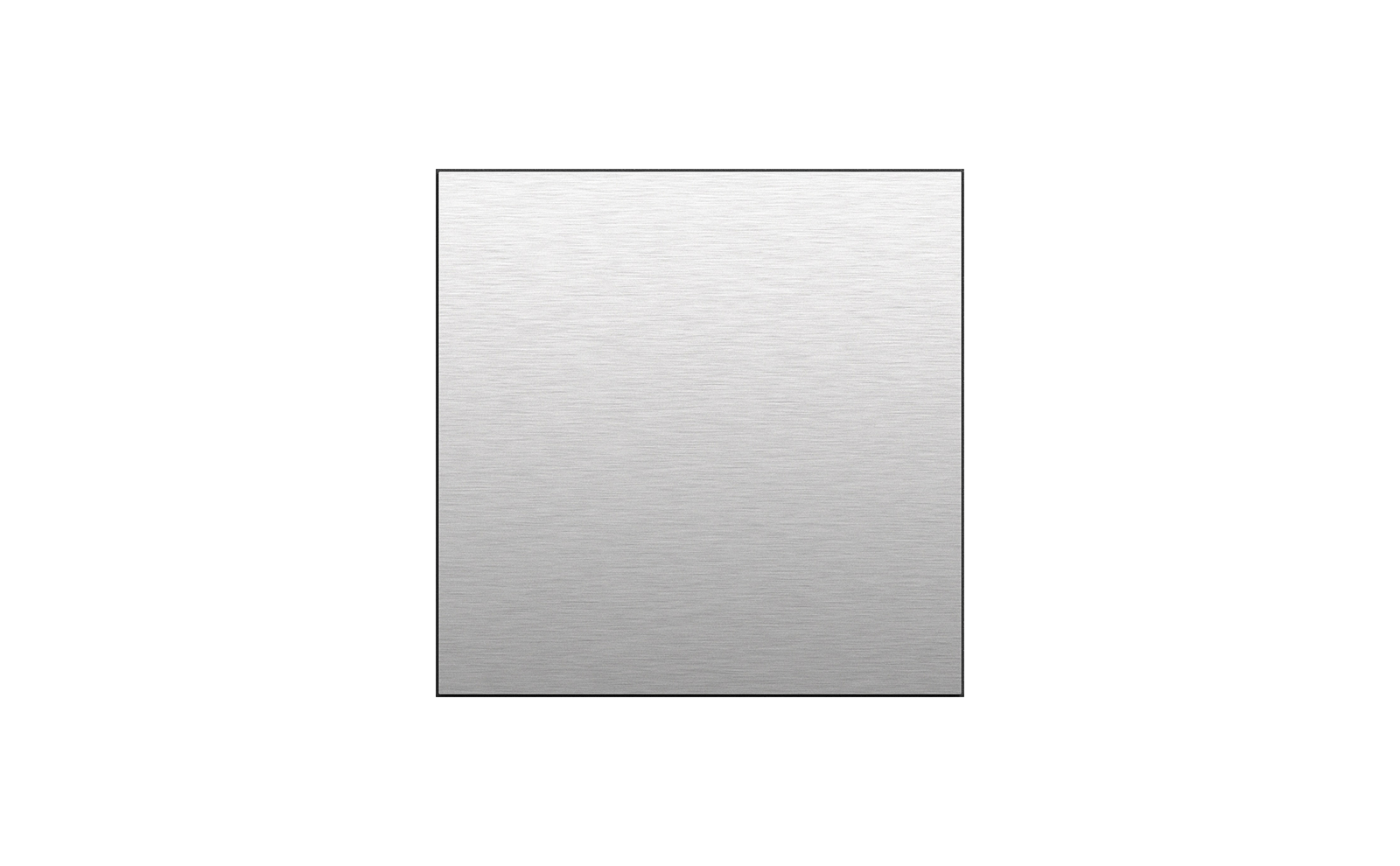

Gira 空模块 106

提供有一个空模块,可用于遮盖模块位置以便日后扩展,也可用于临时空位的占位或用作大型室外机的设计元件。

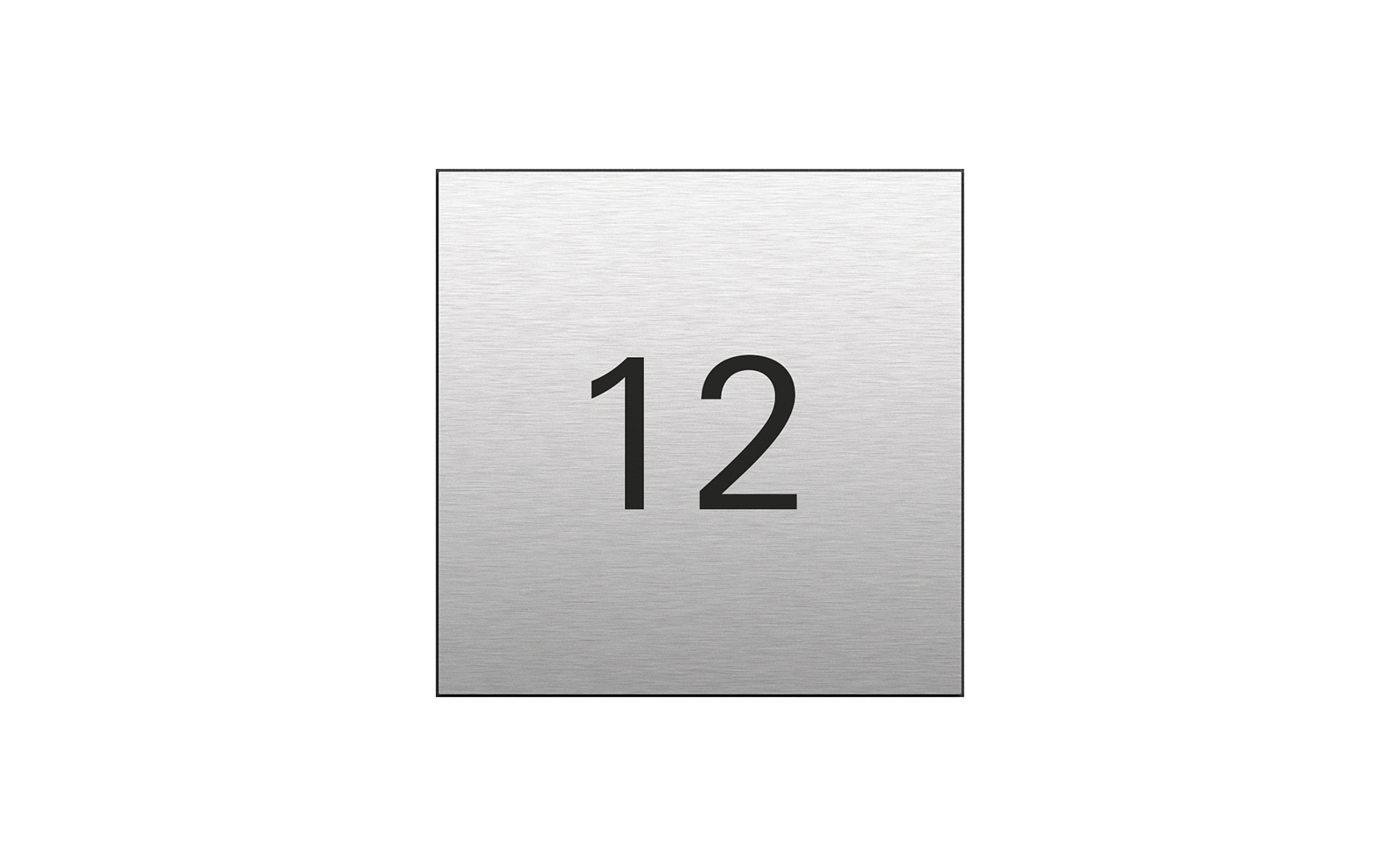

Gira 信息模块 106

Gira System 106 信息模块可用于清晰显示门牌号、姓名、街道名称、营业时间以及其他必须清晰显示的各类信息。

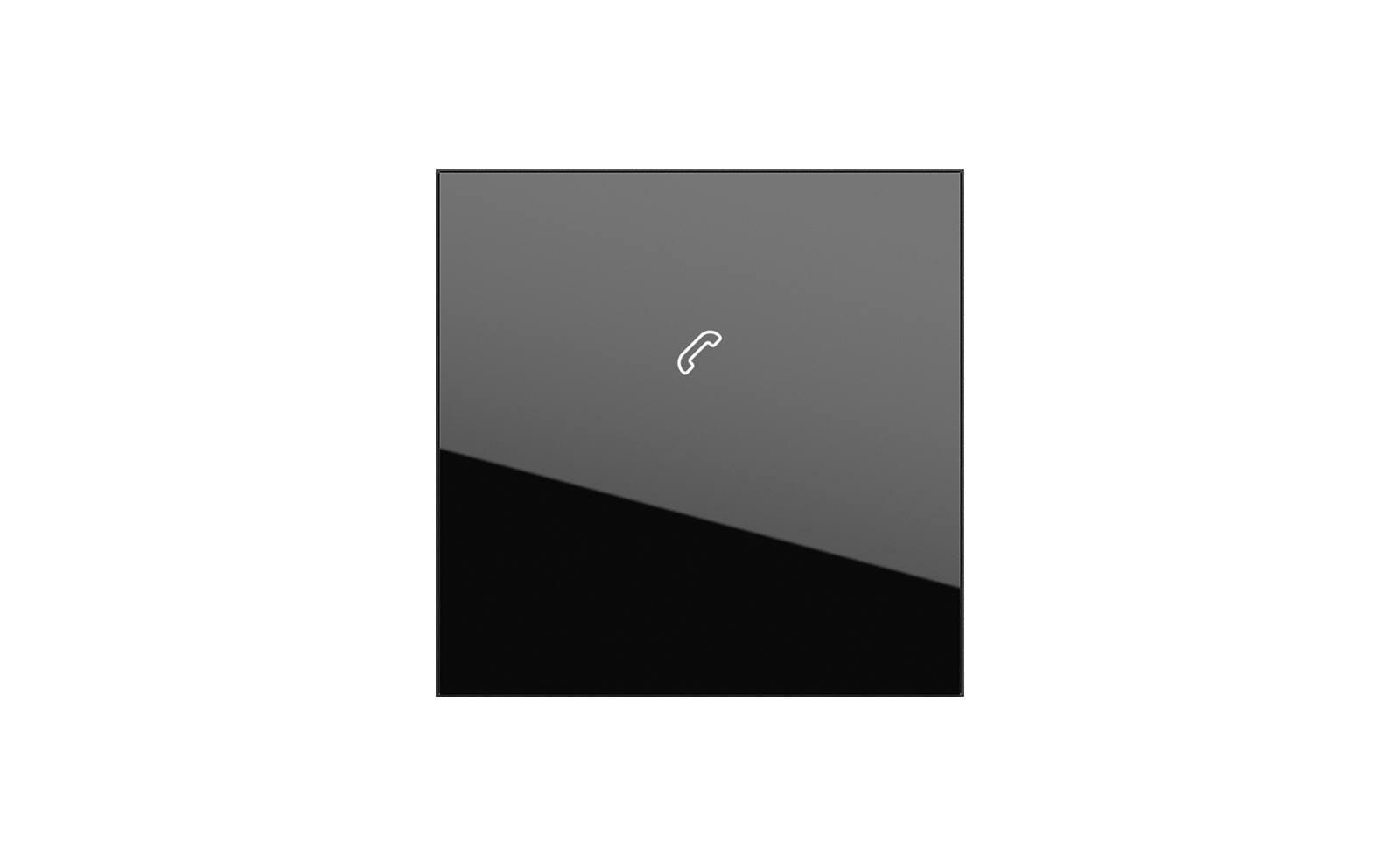

Gira 显示模块 106 (DIN 18040)

Gira System 106 显示模块可向访客清楚地显示要求对讲以及门已打开的信号。该模块符合 DIN 18040 标准中关于无障碍建筑的要求。

安装和设置


Gira System 106 智能化的设计细节十分到位,因此对于安装人员而言,无论是明装式还是暗装式安装均极为简便、安全。采明装式安装时,外壳必须单独安装在墙上。安装到外墙内时,暗装式隔热外壳可通过外墙机构进行安装。电气部件则应由专业电气技师来执行安装。

如果您对暗装式隔热外壳有任何疑问,请直接联系:
emv AG | Allmendstrasse 3 | 79353 Bahlingen | 电话 +49 (0) 7663 9 13 09 710
info@emv.eu | www.emv.eu

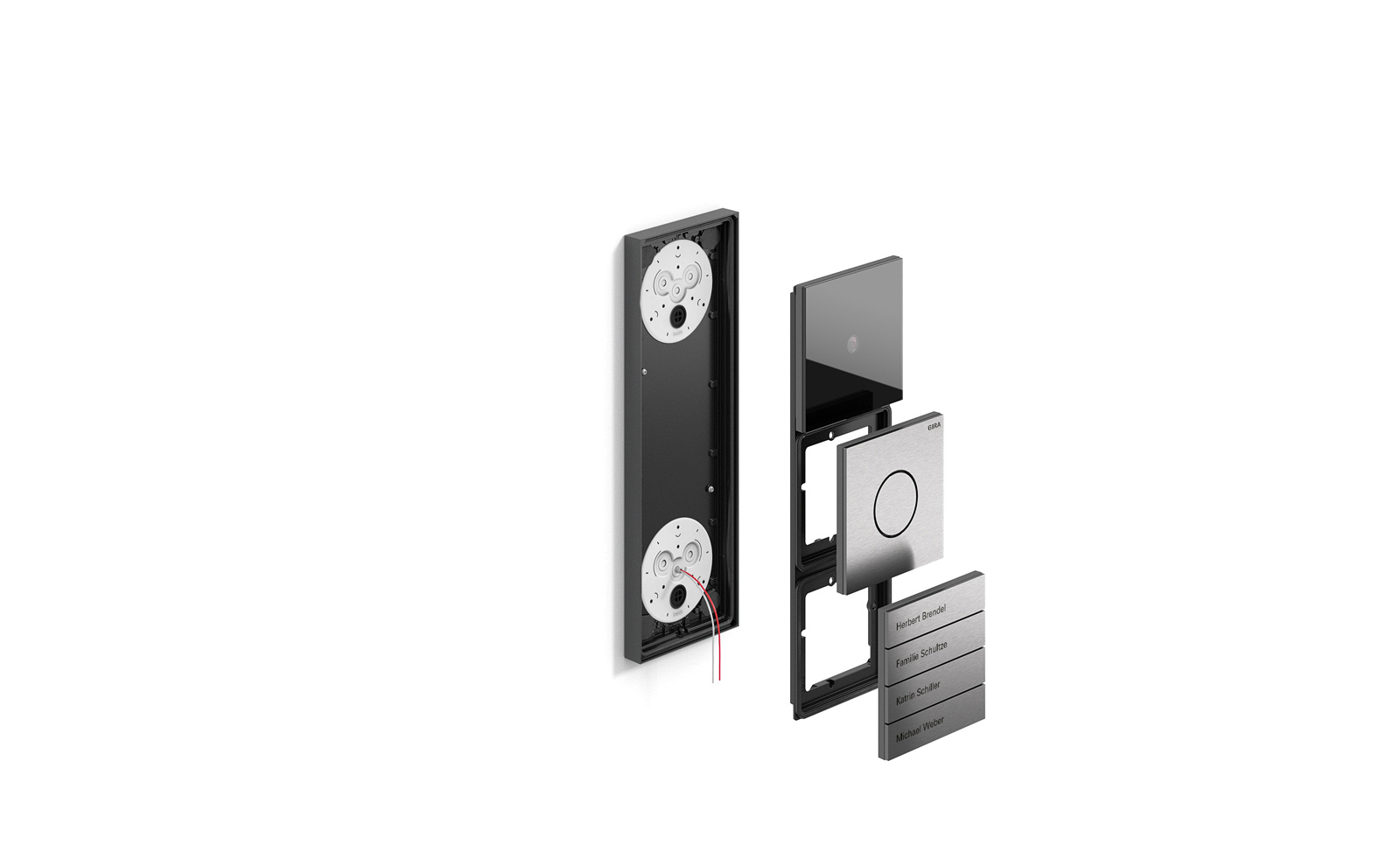

Gira System 106 明装式安装

明装式安装的安装步骤

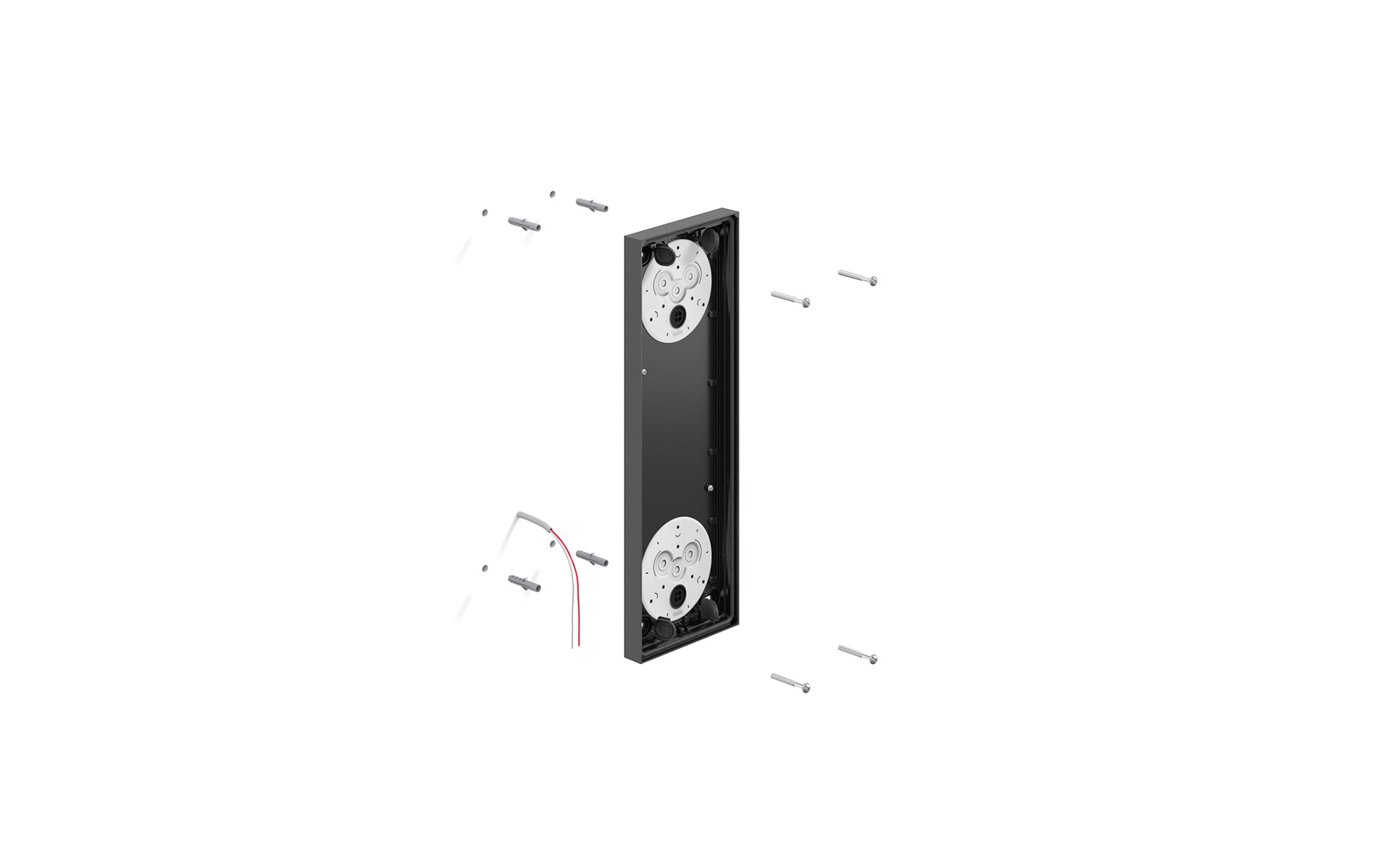

1. 固定机体

进行明装式安装时,只需用螺栓将室外机机体固定在墙上的所需位置。而采用平贴式安装的方式时,则应将外壳与暗装式模块拧在一起。

2. 为功能支架装配模块

Gira Systems 106 呼叫按键模块提供两种规格。吉徕为纯金属按键型号提供标识服务。可根据通过网页表单提交的个人要求,为按键创建一个优雅的激光镌刻标识。

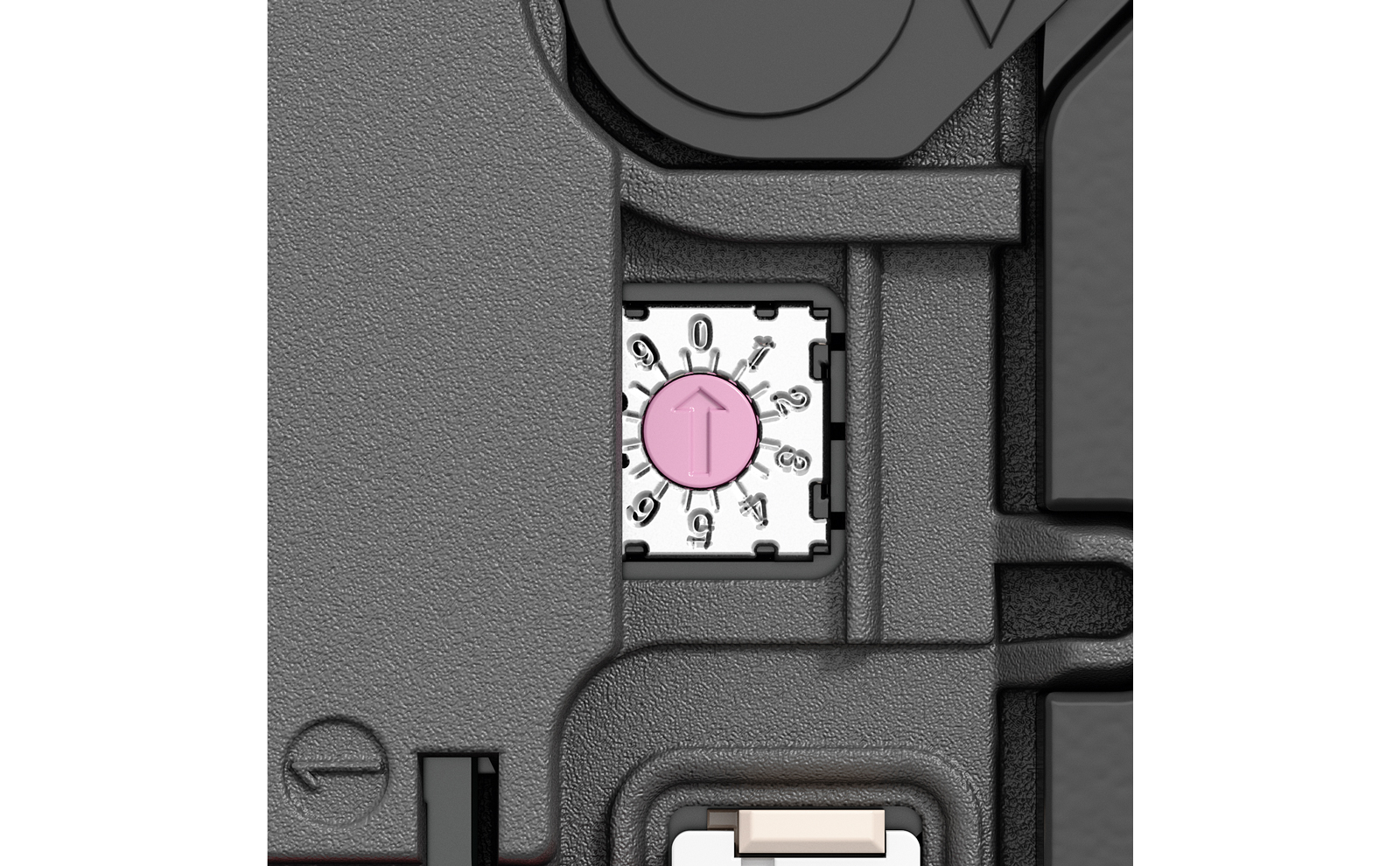

3. 调整摄像头图像画面

摄像头模块的背面有一个旋转编码开关。如果无法将摄像头安装在 1.5 m 的最佳高度,则可以使用旋转编码开关相应地调整图像画面。有九个不同的位置可进行设置。

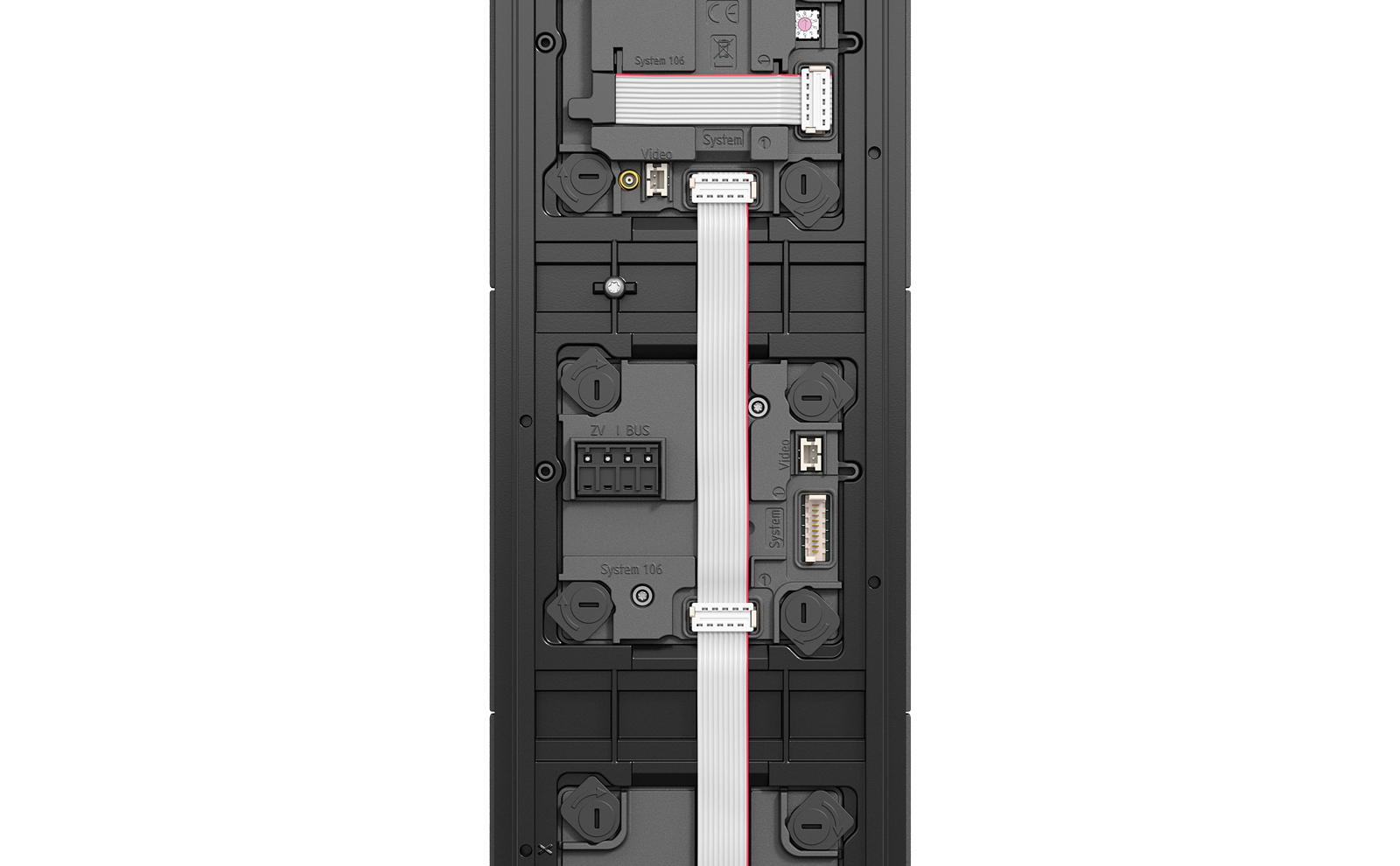

4. 安全连接模块

模块之间可通过扁平带状线缆垂直或水平相互连接,并额外
连接插入终端电阻。保险绳可避免插入的模块在安装期间意外掉落。

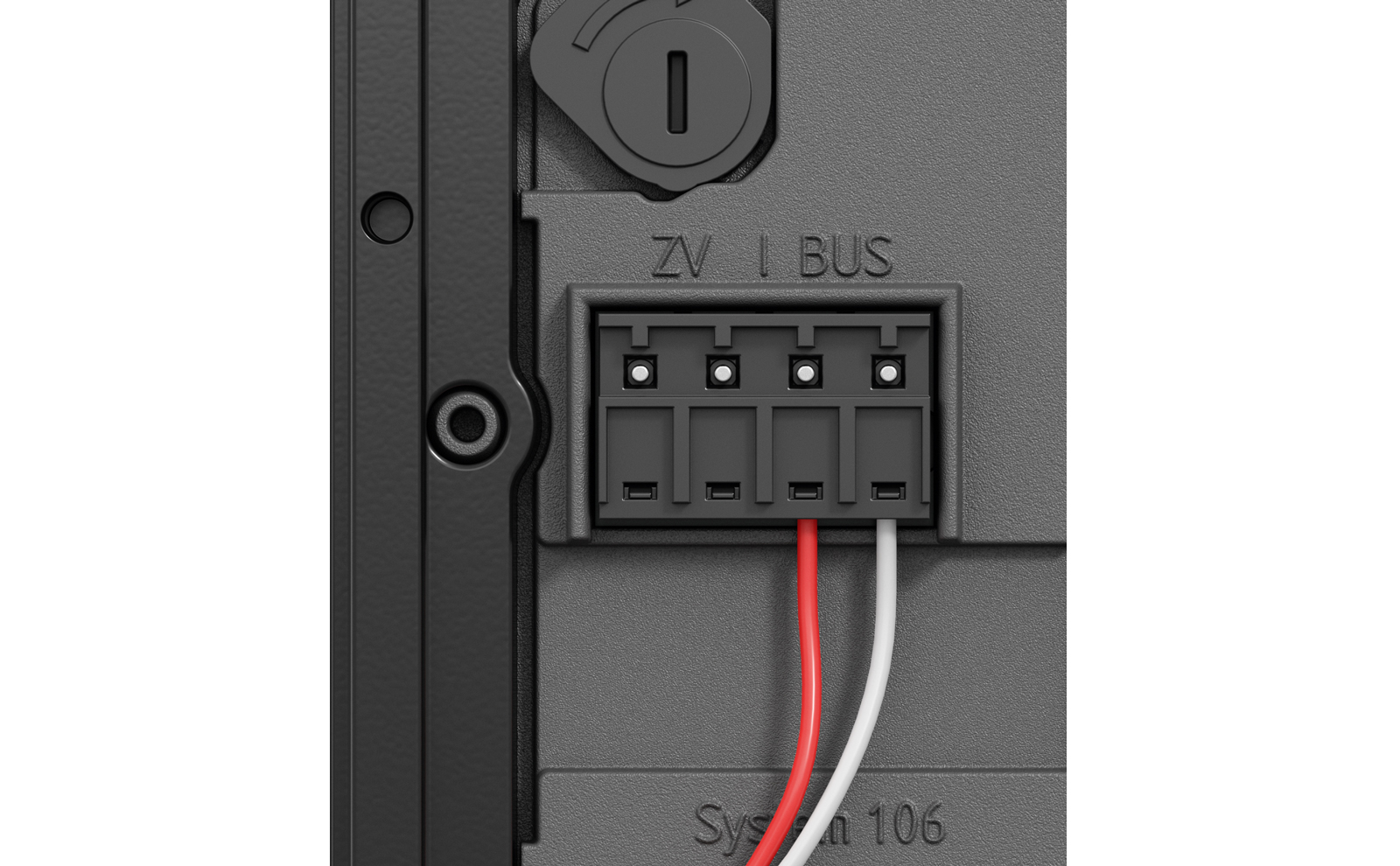

5. 通过 2 线制总线进行连接

由于拥有 2 线制总线技术,使得为各种部件供电和传输所有音频和视频信号只需两根线缆,以此也实现了快捷的安装,确保电极的正确连接。应注意在安装过程中,确保摄像头后方没有线缆布线。

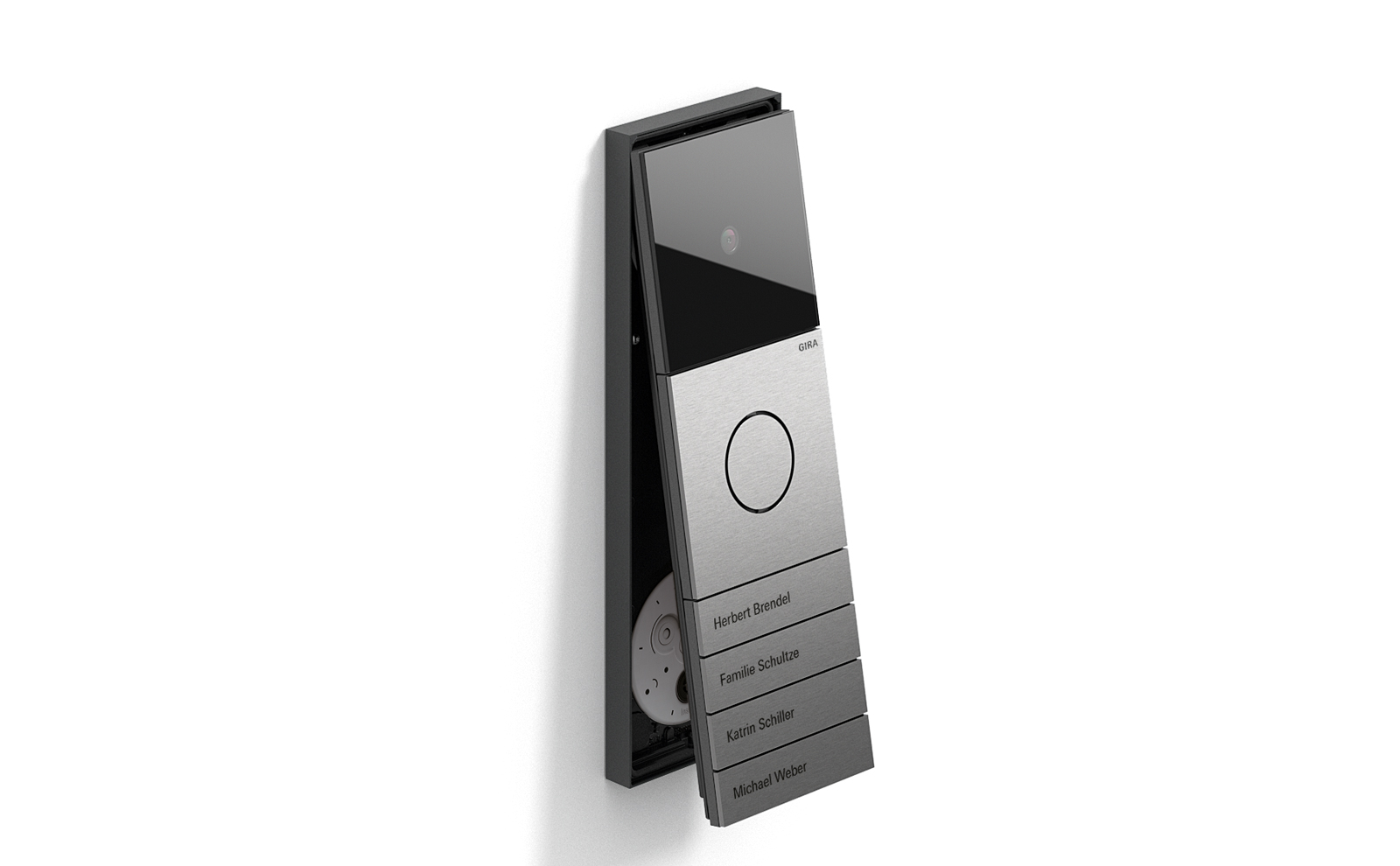

6. 卡入功能支架

如果功能支架装备齐全,则可将其挂在外壳顶部并放置在机体上。然后将功能支架和模块一起卡入到机体中。

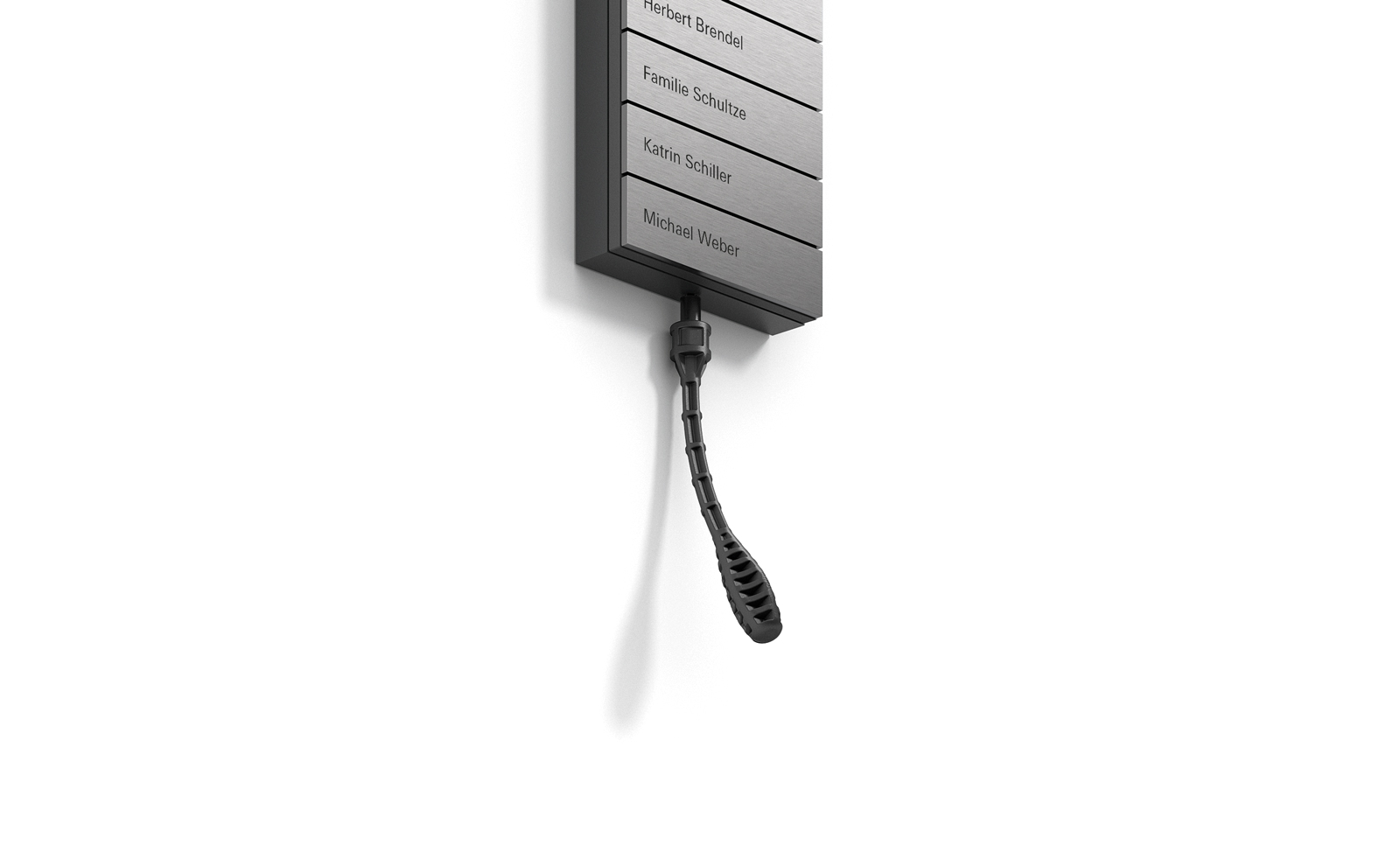

7. 安全闭合外壳

使用获得专利的随附刀头座和专用刀头,可立即将突出的平头螺栓拧入外壳下方,直至与外壳边缘齐平。进行暗装式安装时,应在室外机和暗装式模块之间使用一个专门扳手,以便将外壳固定拧紧。拥有 3 mm 的高度补偿确保了即使在不同材料厚度的情况下也能实现平贴安装。

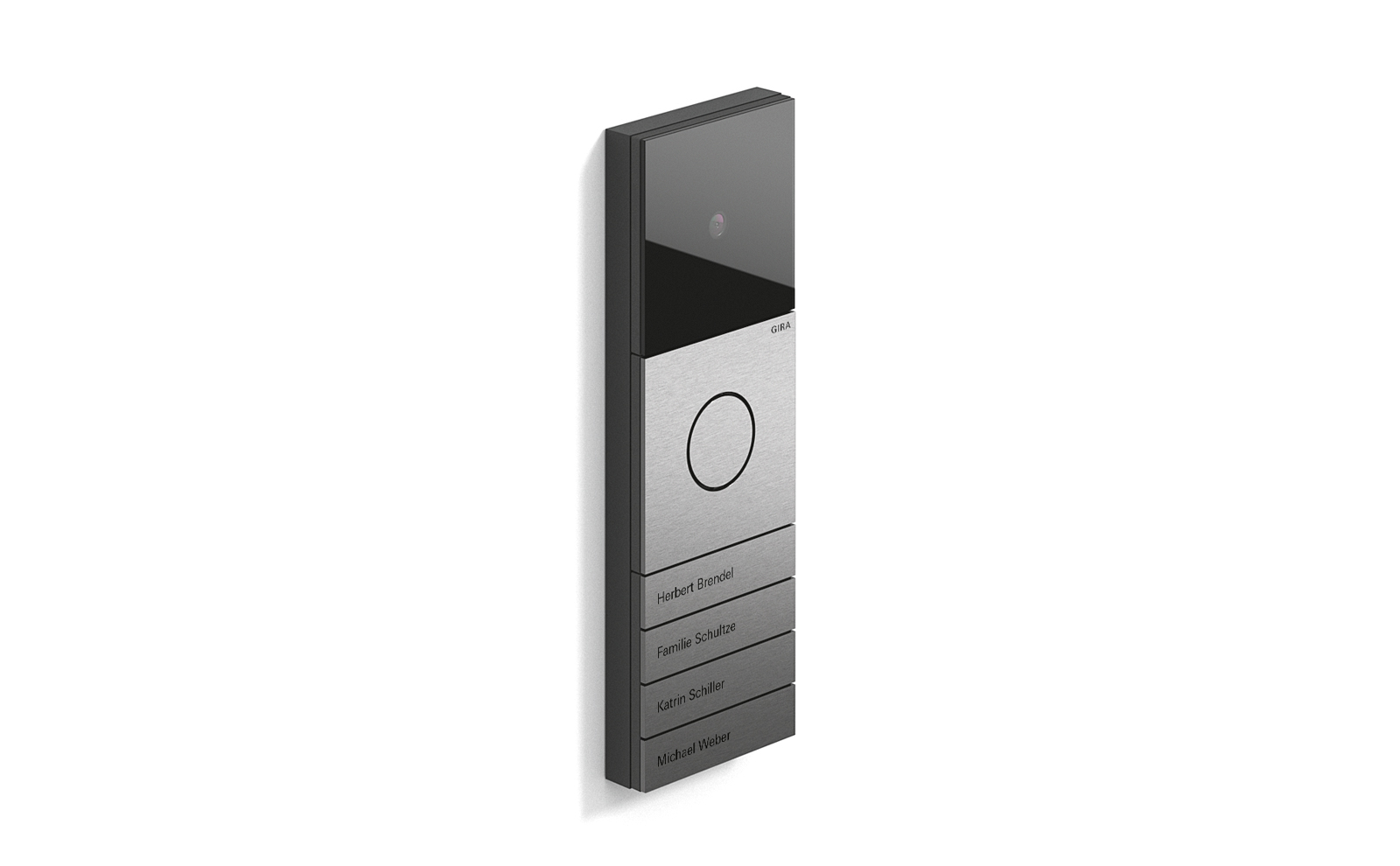

8. 完成安装室外机

室外机的防盗安装已完成,可固定在墙上或平贴于墙壁安装,无缝集成在客户提供的前面板或信箱设备中。

兼容对讲和操作单元


在房屋入口处,与外部的室外机相对应的是室内机——用于室内的对讲和操作单元。Gira System 106 可与 Gira 楼宇门对讲系统的所有室内机组合。此外,通过 Gira DCS-IP 网关可使用搭载 iOS 和安卓系统的智能手机和平板电脑移动访问楼宇门对讲设施。

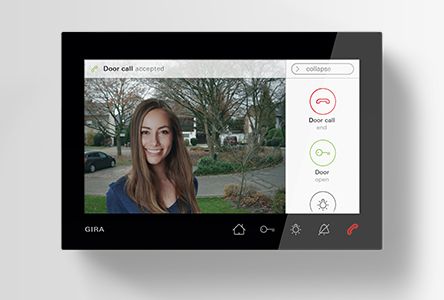

Gira 明装式可视室内机 7

Gira 明装式可视室内机 7 以其作为一款配备内置视频功能的现代对讲设施令人印象特别深刻。配备有 7“ 显示屏,图像质量分辨率高,可选择采用壁式安装或借助支架安装。



前往明装式可视室内机 7

移动楼宇门对讲系统

通过 Gira DCS-IP 网关可使用搭载 iOS 和安卓系统的智能手机和平板电脑访问楼宇门对讲设施。通过安全数据访问(也用于 Gira S1)对通信进行加密,可确保最高级别的安全性。

更多关于移动楼宇门对讲系统的信息

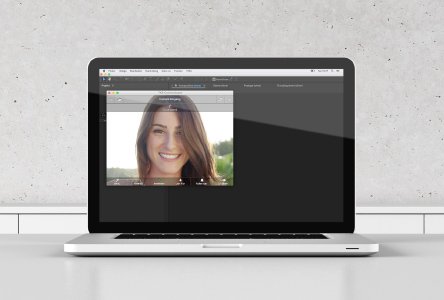

通过计算机实现楼宇门对讲系统

在办公室的工作位置或在家中:通过 Gira DCS-IP
网关将计算机用作辅助的门对讲设施
。住户可以轻松查看门外访客、与访客对话并通过鼠标点击开门。

通过 DCS-IP 网关将计算机用作楼宇门对讲设施
