Gira 明装式室外机

明装式室外机,铝色,1 位
明装式室外机,铝色,3 位

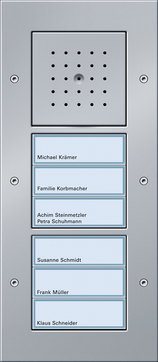

明装式室外机,铝色,6 位

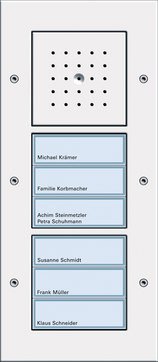

明装式室外机,纯白色,6 位

简单进行明装式安装

除了暗装式 Gira 楼宇门对讲系统之外,吉徕还提供多种不同的明装式室外机款型:预装完毕并有多种规格。先在墙上拧接安装一个采用阳极氧化铝制成的支架型材以及电路板单元和功能单元,之后在上面安装一个可防止天气影响的盖板边框。


扬声器、麦克风

免提通话装置配有回声抑制器。在声音水平较强的地方将自动激活话筒。如果门前的环境噪音特别大,则通话人可在室内机上按下按键激活话筒的强制执行功能。


呼叫按键

无需取下边框,便可以轻松更换呼叫按键的名牌。省电且无需维护的白色 LED 灯可为按键提供均匀的背景照明。如果一栋双拼住宅中的一个 3 位呼叫按键未被占用,可以简单地在呼叫按键位置处装上一个盖板或者在与开关执行器组合使用时,为其分配另一个功能,例如照明开关。


材料、安装

Gira 暗装式室外机特别适合室外应用:该产品采用防碎、防刮划且耐紫外线的热塑性塑料制成,并且符合 IP 44 的防水要求。内芯使用 58 号暗装式暗盒安装在墙上,可提供持久而且安全的固定。边框采用 Torx 螺栓固定,能够提供极高的防盗保护:安装好室外机后,只能使用专用 Torx 螺丝刀才能将其拆下。也可以使用选购的三翼螺栓来固定边框,以提高防盗保护功能。


标识服务

Gira 标识服务可根据您个人的要求为您专业设计呼叫按键。客户可通过互联网快速订购标识服务,无需大费周章。只需几个步骤,便可以在 marking.gira.com 下创建个人的模板,并通过网页表单订购。我们会立即将已标识完成的标签牌(付费服务)寄还给您。另外,我们的网站中还提供免费的 PDF 模板,您可以自行打印。


安装板

为 Gira 楼宇门对讲系统进行加装时,可使用安装板遮盖墙上之前留下的室外对讲设施的安装开口。安装板采用经过阳极氧化处理的铝材制成,并有用于壁式安装的钻孔和安放 Gira 暗装式室外机的开口。


安装板尺寸

安装板 2 位
宽 130 mm x 高 253 mm
安装板 3 位
宽 130 mm x 高 253 mm
安装板 4 位
宽 130 mm x 高 346 mm

技术数据

电源
26 V DC ± 2 V(总线电压)
总线耦合器接口
2 个 2 线制总线拧接端子 2 个辅助电源拧接端子 2 个系统总线接线板 1 个视频接线板
对讲内芯接口
2 个系统总线接线板
标签牌尺寸
呼叫按键 1 位:宽 62 x 高 62 mm 呼叫按键 3 位:宽 62 x 高 18 mm
温度范围
-25 ºC 至 +70 ºC
防护等级
IP 44

下载 & 软件更新

使用说明书

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Surface-mounted door station with call button

Operating instructions.

Bestell-Nr 1266 .., 1267 .., 1268 ..

PDF, 65,5 KB

Download

宣传册

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Gira for the home

Planning tool for intelligent electrical installations Order no. 1911 90

Bestell-Nr 1911 90

PDF, 1,9 MB

Download


Gira door communication

Bestell-Nr 18123 90

PDF, 2,2 MB

Download

解释说明 / 系统基本信息

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Gira Door communication system

Basics, planning examples Door communication system Order no. 1736 90

PDF, 5,4 MB

Download
