Gira 明装式可视室内机 7

超大显示屏,使用灵活。
操作简便。

Gira 明装式可视室内机 7 是一款用于楼宇门对讲设施的全新室内机。本产品系列有两种颜色供选择:纯白色高光搭配白色玻璃,以及黑色亚光搭配黑色玻璃。两种类型都可以完美地与室内装潢、家居环境或办公室情景融合。

更多关于新款明装式可视室内机 7 设计的信息。

  • 高分辨率 7 寸显示屏,显示清晰
  • 通话质量极佳的免提功能
  • 配备触屏功能和触觉反馈的显示屏
  • 操作舒适
  • 本地图像存储器
  • 个性化铃声
  • 可轻松安装在墙上或支架上
  • 特别适合通过使用 2 线制总线进行后续加装
  • 通过 GPA 或按键安装快速进行调试

简单直观的触摸屏

明装式可视室内机 7 具有极高的操作舒适性,而且还具有出色的显示质量和实用的免提功能。可以看到谁站在门前,以最佳通话质量通话,并可以安心地开门。节能技术帮助本设备不需要额外的电源,因此非常适合用于具可持续性的大型建筑群。

更多关于明装式可视室内机 7 的功能信息。


安装简单,适合后续加装

Gira 明装式可视室内机 7 非常适合单户和多户住宅。通过 2 线制总线技术可安装多达 28 个门户,无需额外的电源和费劲的布线工作,尤其适合后续加装。无论是在前台、办公场所或是诊所:灵活的壁式安装或支架安装在任何位置上均非常理想。

更多关于明装式可视室内机 7 的安装与调试信息。

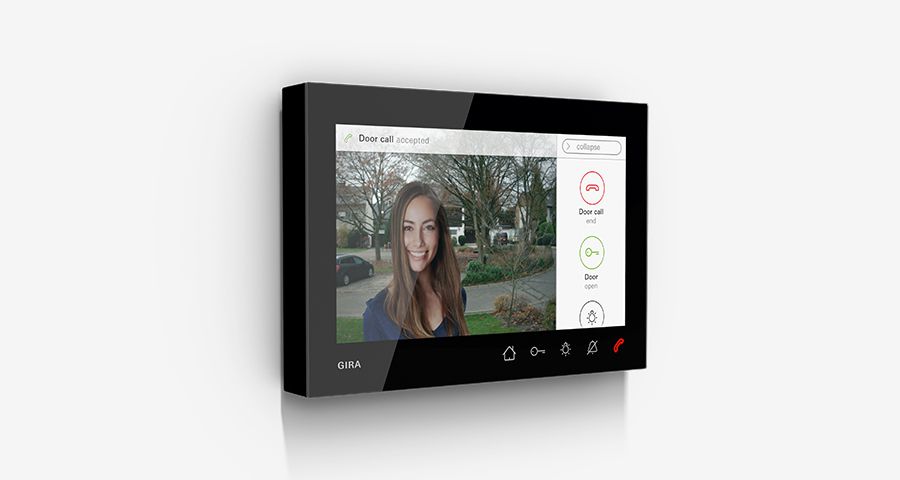

壁式安装

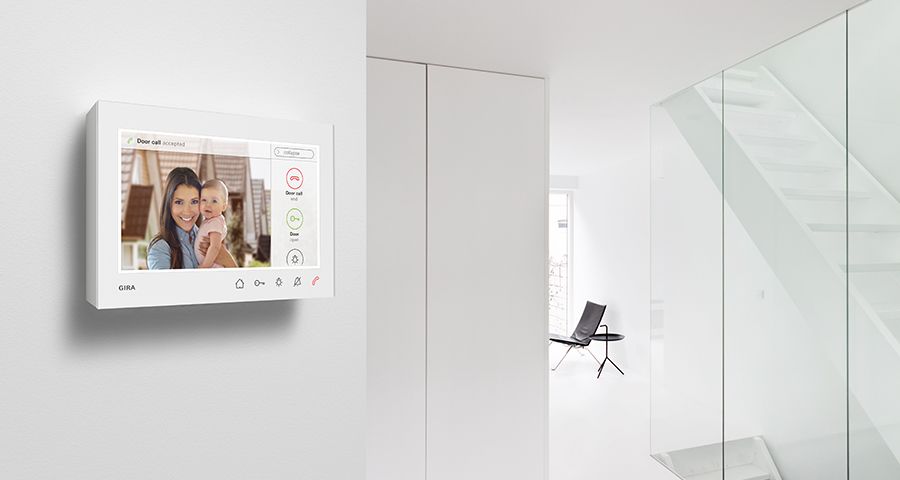

壁式安装特别适合单户住宅的走廊或楼梯间。

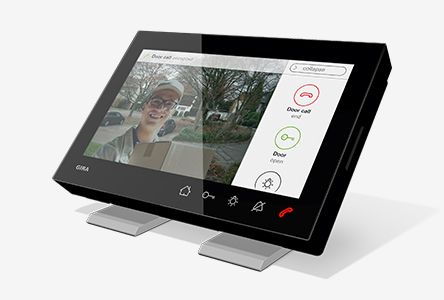

支架安装

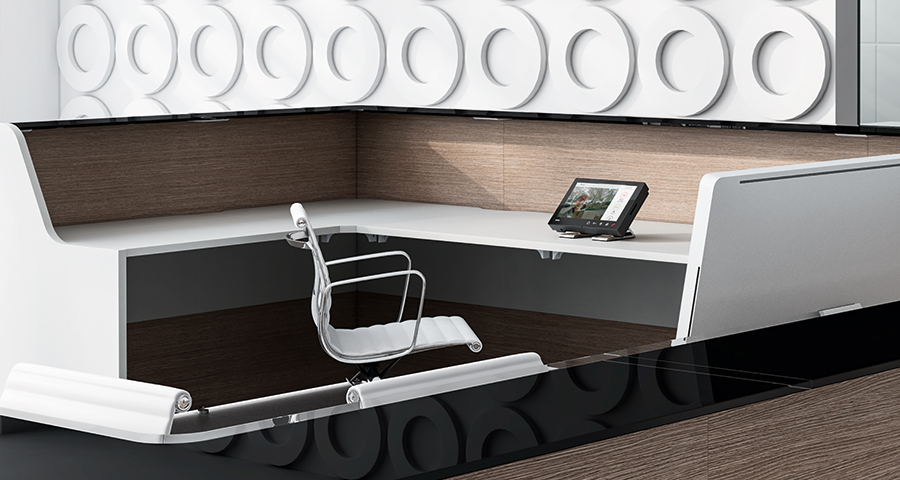

利用支架,可以将 Gira 明装式可视室内机 7 摆放在办公室内的家具上。

设计

显示与设计,一切尽览无遗。

尺寸为 7"(17.78 cm)的 TFT 彩色显示屏图像质量优异,并可个别调整图像选项(例如选择亮度或对比度)。先进的 IPS 显示技术拥有超大视角,并确保即使从侧面观看整块正面玻璃板,也能清晰显示大门前摄像头画面。当门铃响起时,节能设备会自动打开显示屏。或者也可以手动启动。可利用在整个显示屏上移动的触屏功能或屏幕底部的五个电容式快速选择键进行操作,即使显示屏处于未激活状态,这些按键仍可目视。

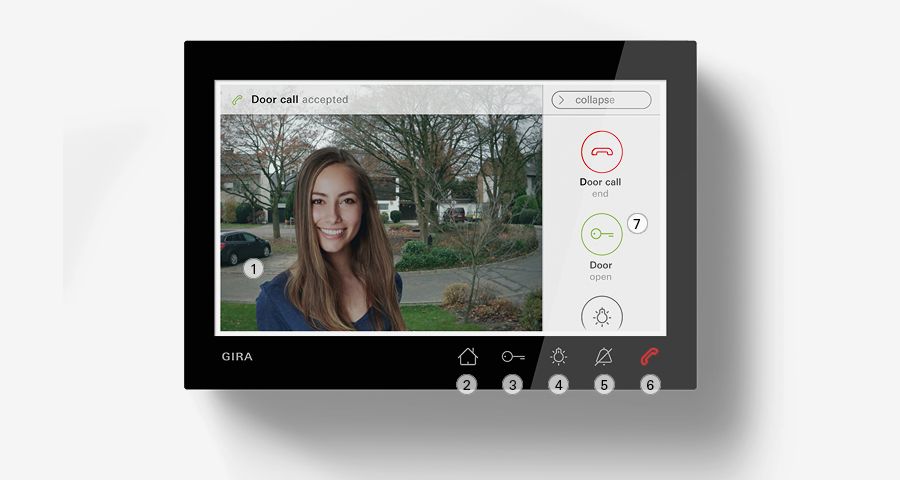

  • 1 高分辨率 7 寸显示屏
  • 2 接通或关闭显示屏,在菜单中导航时:返回主视图,显示状态(例如存储器中的新图像)
  • 3 打开门
  • 4 接通照明
  • 5 接通或关闭铃声
  • 6 接听和结束对讲呼叫
  • 7 菜单栏,可收起或打开以及滚动条

优雅设计
可选黑色或白色

无论是墙壁还是支架安装,明装式可视室内机 7 有两种颜色供选择:纯白色高光搭配白色玻璃,以及黑色亚光搭配黑色玻璃。

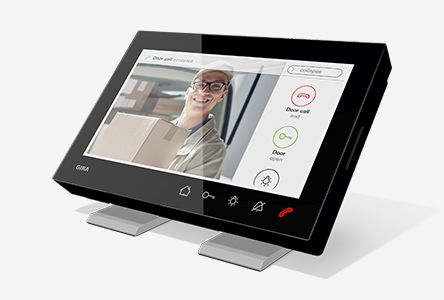

Gira 明装式可视室内机 7 采用黑色亚光,配备黑色玻璃和支架

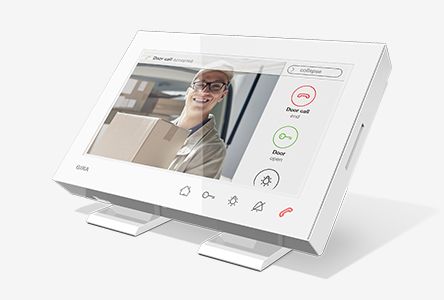

Gira 明装式可视室内机 7 采用纯白色高光,配备白色玻璃和支架

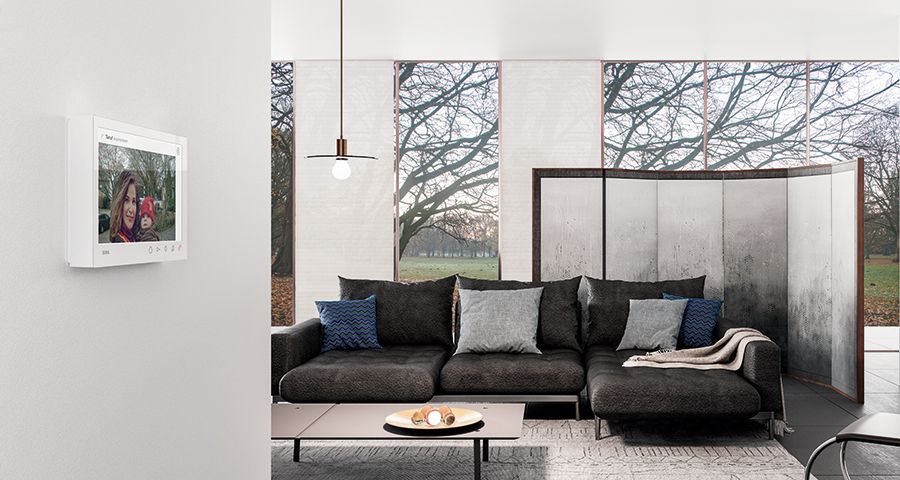

得益于简约的设计,这两种款式均适合各种室内设计风格,可完美地与私人生活环境或前台以及办公室、诊所或事务处的接待台融合在一起。

功能

操作和功能,全凭直观即可正确控制。
通过快捷键,简单方便。

轻触符号按键即可控制室内机的基本功能:接听对讲呼叫、开启门外或楼梯间的照明(搭配开关执行器)并打开门。按键操作可通过可关断的声响信号以及可选的触觉反馈(振动)加以确认。还可以设置音调(声响、点击、多频音调)以及音量。多频音调及按键振动实用性高,尤其适用于听障人士。


音调

可为 Gira 明装式可视室内机 7 分配多达 24 个呼叫(对讲呼叫、内部呼叫或者楼层呼叫)。管理上有 10 种预装的响铃音调供选用。可自行更换这些响铃音调。为此需要一张 SD 卡。


图像存储器

可个性化设置的内部图像存储器,最多可存储 200 张图像,可以在接听对讲呼叫时手动或自动保存。如此,便可以稍后查看不在家时有谁按过门铃。此外,内部图像可以手动保存在外部 SD 卡上。


外置摄像头

无论是大门入口、花园还是侧门、楼梯间或地下室门,室内机都可以与多达 20 台摄像头联接使用。


偏好

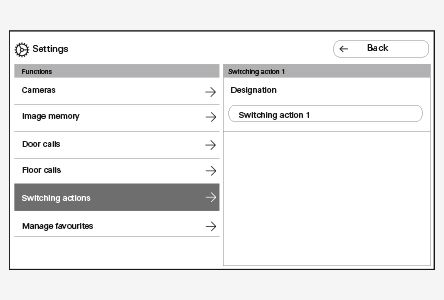

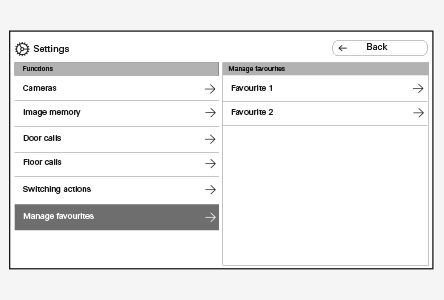

使用“管理偏好”功能,可以定义两个偏好,并将其显示在屏幕的菜单栏上。建议将经常使用的个人开关(例如“呼叫儿童房”或“开启入口照明”)作为偏好。


自动装置

可选的自动开门装置会在门铃响起时自动触发开门器。功能实用,可用于例如医生诊所等地点。

安装和调试

Gira 明装式可视室内机 7 非常适合单户和多户住宅。通过 2 线制总线技术可安装多达 28 个门户,无需额外的电源和费劲的布线工作。

借助 Gira Project Assistant(GPA)可以在调试时进行所有设置——设备参数、图像存储器、对讲呼叫等。特别适用于出租物业。这些设置可以作为备份保存在 micro SD 卡上。选择输入 PIN 可以保护设置更改。适用于多户住宅或度假公寓。为了获得快速帮助,您可以将联系资料作为数字名片保留在设备上,以便用户可以方便联系到您本人。也能够简单地从 micro SD 卡载入固件更新。当然亦可进行常见的按键调试。

请在此下载安装和调试说明书。

所有功能和设备参数均可通过设置菜单轻松明确地调整,或使用 GPA 进行安装。


安装简便,无需大费周章。

由于室内机通过楼宇门对讲系统传统的 2 线制总线运作,因此安装工作无需大费周章。仅需将安装板连接到墙上即可进行安装。精简的尺寸(宽/高/深:181 × 123 × 24 mm)、仅 26 mm 的低安装高度和直线型设计,在每个入口区域都适合放置室内机。

步骤 1

进行墙壁安装时,建议的安装高度为 1.60 m 至 1.70 m。请确保墙壁表面平坦以利进行安装。

步骤 2

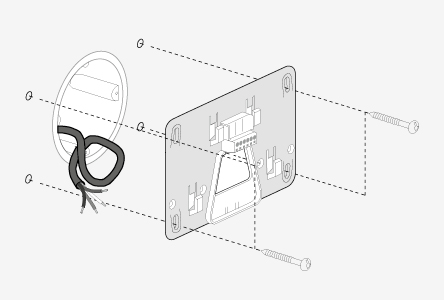

室内机的安装板应固定在线缆出口上方的中央。

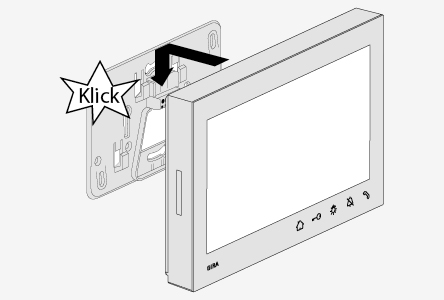

步骤 3

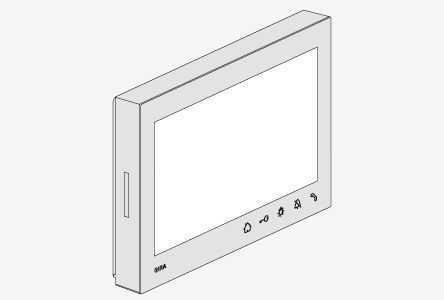

然后,只要将室内机放在安装板上并向下推,直到听到卡入到位的声音。

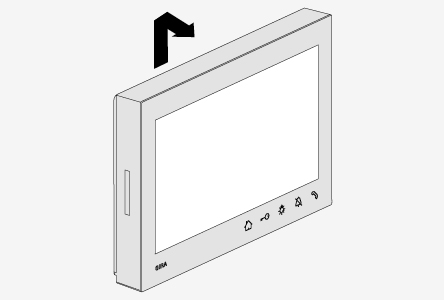

步骤 4

如需拆卸室内机,请从侧面将其扶稳并用拇指用力向上推,直到室内机从卡接中松开。


数据备份。
安装一次,永久保存。

发生电源故障时,设备设置将会保留。如果需要更换设备,则所有数据都可以毫无问题地保存在 SD 卡上。为此,您需要 FAT 32 格式的 micro SD 卡,至少具有 500 MB 的存储空间。除了备份功能,SD 卡还可用于导入铃声和导出图像。关于更多信息,请参见安装说明书。

技术数据

技术数据

宽/高/深尺寸:
181 × 123 x 24 mm
安装高度:
26 mm
安装方式:
安装在墙上或 支架上
语言:
DE、EN、NL、FR、IT、ES、CN

产品范围和产品号

明装式可视室内机 7, 纯白色高光
订货号 1209 03
明装式可视室内机 7, 黑色亚光
订货号 1209 005
支架,纯白色高光
订货号 1282 03
支架,黑色亚光/铝
订货号 1282 005

其他数据

  • 高品质材料,紧凑的尺寸
  • 高分辨率显示屏,配备触屏功能和触觉
    反馈
  • 由于采用 IPS 技术,7“ 显示屏具有较大的全方位可视角度,因此显示清晰
  • 免提功能
  • 通过图标实现舒适操作

  • 通过快速选择键直观控制各项基本功能
  • 十条预装的铃声旋律,可根据需求更换为
    自己喜欢的旋律
  • 在一个对象中,通过 2 线制总线技术,可以安装多达 28 个明装式可视室内机 7,完全不需要额外的电压。
  • 调试时直接通过菜单或借助 Gira Project Assistant (GPA) 确定各项设备设置。

下载

使用说明书

7型明装式可视室内机

使用说明书

Bestell-Nr 1209 ..

PDF, 8,7 MB

Download

安装说明书

7型明装式可视室内机

安装和调试说明书

Bestell-Nr 1209 ..

PDF, 4,2 MB

Download


明装式可视室内机7支架

表設備的組裝說明

Bestell-Nr 1282 ..

PDF, 567,2 KB

Download
