KNX 系统产品

Gira KNX 系统可实现具有广泛功能的各种设备的无缝整合。能够完全满足用户所提出的各种严苛要求。借助此类产品可将照明设备、百叶窗、取暖设备以及多媒体和安全组件联网形成一套智能系统。通过不同的 Gira 接口产品还可以整合 Gira 楼宇门对讲系统,从而营造出更为舒适的家居和工作环境。

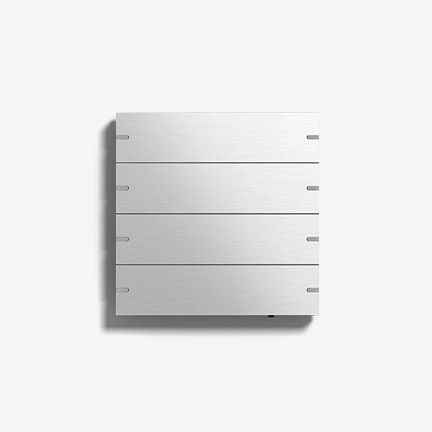

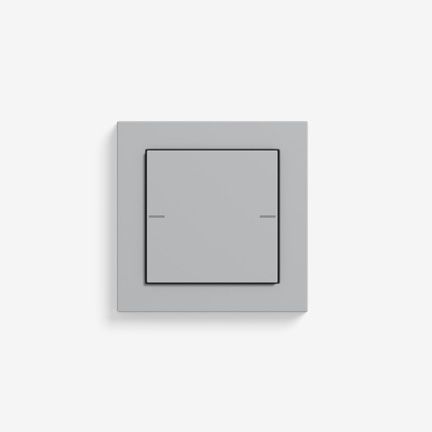

操作设备

Gira 提供丰富多样的设备和软件工具,实现在 KNX/EIB 系统中舒适操控各种功能。无论是配备触摸屏的智能化控制中心、自动传感器和手动触摸开关、智能手机和平板电脑应用程序,Gira 操作设备具有广泛的功能、极高的可兼容性以及令人赏心悦目的造型设计。这些产品可灵活地根据用户需求进行调整,同时还可在居住舒适度不减的情况下有效节约能源。

KNX 亮度调节器 Mini

Gira KNX 亮度调节器 Mini 能够根据自然光线对照明灯进行调节,使室内亮度始终保持恒定,并根据自然光强度变化对人工照明进行无级调节。在自然光线充足或室内没有人员活动的情况下会调暗并最终关闭照明。

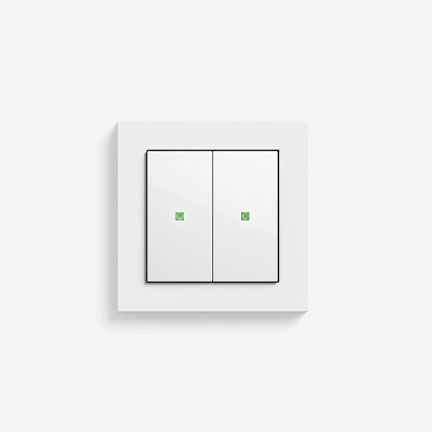

KNX 按键总线耦合器

Gira KNX 按键总线耦合器构成 KNX 系统与用户之间的接口。设备设计异常坚固耐用,尤其适用于应用条件较为严苛的楼宇。


传感器

吉徕提供适用于 Gira KNX 系统的多种产品,用于分析例如亮度、温度和气象数据等环境数据并转发给各个执行器。这些执行器又将进一步控制例如照明设备、取暖设备、百叶窗、遮光帘或电动窗户。

KNX 亮度调节器 Mini

Gira KNX 亮度调节器 Mini 能够根据自然光线对照明灯进行调节,使室内亮度始终保持恒定,并根据自然光强度变化对人工照明进行无级调节。在自然光线充足或室内没有人员活动的情况下会调暗并最终关闭照明。

KNX 气象站 Standard

Gira KNX 气象站 Standard 能够对风速、降水量、日照强度和温度进行测量和分析。此外,三个 90º 偏置的亮度传感器能够按具体方向测量亮度。可对传感器单独或同时进行分析。


接口

Gira KNX 输入模块和按键接口用于将常规传感器接入 KNX 系统。该产品既可以连接常规开关和按键,也可以连接数字和模拟传感器。Gira KNX 输入模块和按键接口可供暗装式和导轨安装设备使用。

KNX 通用按键接口

Gira KNX 按键接口 2 位和 4 位用于将常规开关和按键接入 KNX 系统。为此,需要将按键接口安装到开关或按键后面 60 mm 深的开关盒内,并连接至总线线缆以及相应的开关或按键。

KNX 开关执行器 1 位 16 A、2 位 6 A

Gira KNX 开关执行器 1 位 16 A 和 2 位 6 A 均配备两个二进制输入端,可以安装到开关盒中。在两个二进制输入端处可连接零电位触点,两个输入端可相互独立锁定或者执行不同的功能。

KNX 通用调光执行器 50-210 W/VA

Gira KNX 通用调光执行器 50–210 W/VA 能够对照明装置进行开关和调光,它配备两个二进制输入端,可安装在开关盒内。在两个二进制输入端处可连接零电位触点,两个输入端可相互独立锁定或者执行不同的功能。

KNX 百叶窗和取暖设备组合执行器

Gira KNX 窗户执行器包含一个百叶窗执行器和一个取暖设备执行器。它配有三个二进制输入端,用于对出厂配置中连接的百叶窗、卷帘、遮光帘或通风活门进行控制。

KNX 百叶窗执行器 1 位

Gira KNX 百叶窗执行器 1 位具有 3 个二进制输入端,用于对出厂配置中连接的百叶窗、卷帘、遮光帘或通风活门进行控制。

KNX 取暖设备执行器 1 位

Gira KNX 取暖设备执行器 1 位配备三个二进制输入端。输出端可通过约 20 厘米长的柔性导线连接。二进制输入端和 KNX 的连接通过一条约 30 厘米长的 6 芯连接线缆实现。连接线缆最多可以延长至五米。产品需要安装在开关盒内(推荐使用 Kaiser 公司的电气盒)。


执行器

它们能将接收到的传感器、自动开关或定时器等设备的命令转换为具体的操作,以此构成 KNX 系统和用电器之间的接口。

KNX 调光执行器

Gira KNX 调光执行器能通过相应的镇流器或变压器,对白炽灯、高压 LED 灯和卤素灯以及低压 LED 灯和卤素灯进行调光。连接负载的特性可单独根据输出通道自动校准,并设置为合适的调光方法。或者也可以通过 ETS 编程规定所需的调光方法。

KNX DALI 网关 Plus

Gira KNX DALI 网关 Plus 构成了楼宇中的 KNX 装置与数字 DALI 照明设备之间的接口。由此便可通过 KNX 系统连接多达 32 组共 64 盏灯,并可实现复杂的照明场景及动态光效。此外,经扩展配置的照明功能还能提供巨大的自由空间。

KNX 控制单元 1–10 V

KNX 控制单元 1–10 V 可针对具有 1-10 V 控制输入端的电子荧光灯镇流器或其他 1-10 V 可调光设备进行开关和调光。它的装备包括一个继电器手动操作装置和基本亮度调节装置。其连接则采用多相方式。

KNX 亮度调节器 Mini

Gira KNX 亮度调节器 Mini 能够根据自然光线对照明灯进行调节,使室内亮度始终保持恒定,并根据自然光强度变化对人工照明进行无级调节。在自然光线充足或室内没有人员活动的情况下会调暗并最终关闭照明。

KNX 取暖设备执行器 1 位

Gira KNX 取暖设备执行器 1 位配备三个二进制输入端。输出端可通过约 20 厘米长的柔性导线连接。二进制输入端和 KNX 的连接通过一条约 30 厘米长的 6 芯连接线缆实现。连接线缆最多可以延长至五米。产品需要安装在开关盒内(推荐使用 Kaiser 公司的电气盒)。

KNX 取暖设备执行器 Basic 6 位

Gira KNX 取暖设备执行器 Basic 6 位可用于控制制热或制冷回路。它可以控制散热片上的电热式室温调节器或地暖分配器,并以此调节热水流量。通过开关调节参数,每个通道可控制最多四个 230 V AC 室温调节器或最多两个 24 V AC 室温调节器。Gira KNX 取暖设备执行器 Basic 的硬件和软件均已精简至基本功能,特别经济合算。导轨安装设备安装在 DIN 支轨上。

KNX 取暖设备执行器 6 位

Gira KNX 取暖设备执行器 6 位可用于控制制热或制冷回路。它可以控制散热片上的电热式室温调节器或地暖分配器,并以此调节热水流量。根据设备型号和参数设置,通过开关调节参数或脉宽调制 (PWM),每个通道可控制最多四个 230 V AC 室温调节器或最多两个 24 V AC 室温调节器。

通用 LED 功率放大器(导轨安装设备)

Gira 功率放大器用于扩展通用调光器、低压调光器和/或 Tronic 调光器的功率。所有设备型号均具有可保护灯泡的软启动功能,这是一种内置电子短路保护及自动过热保护的功能,部分还配备重启功能。

KNX 开关执行器 1 位 16 A、2 位 6 A

Gira KNX 开关执行器 1 位 16 A 和 2 位 6 A 均配备两个二进制输入端,可以安装到开关盒中。在两个二进制输入端处可连接零电位触点,两个输入端可相互独立锁定或者执行不同的功能。

具有手动操作装置的 KNX 开关执行器

具有手动操作装置和内置总线耦合器的 Gira KNX 开关执行器分别有 2 位、4 位和 8 位 16 A 型号可选。根据设备型号,该产品可用于对 2 个、4 个或 8 个相互独立的可控负载组进行开关控制。内置手动开关可实现继电器并行或无 KNX 运行的转换控制(接通/关闭)。

具有手动操作装置和 C 负载电流测量装置的 KNX 开关执行器

具有手动操作装置和 C 负载电流测量装置的 Gira KNX 开关执行器共有 4 位和 8 位 16 A 型号可选。内置手动开关可实现继电器并行或无 KNX 运行的转换控制(接通/关闭)。设备类型的开关触点专门针对具有电容特性的负载以及由此在短时内产生较强的开启电流而设计。

KNX 房间执行器

Gira KNX 房间执行器在一个设备中最多能控制三种不同功能的用电器,例如照明设备、百叶窗和取暖设备。相应的构设被应用于寓所、办公楼或酒店房间。房间执行器的四个继电器输出端在 ETS 中可成对根据百叶窗运行或开关控制运行进行设置,亦可选择混合运行。

KNX 百叶窗和取暖设备组合执行器

Gira KNX 窗户执行器包含一个百叶窗执行器和一个取暖设备执行器。它配有三个二进制输入端,用于对出厂配置中连接的百叶窗、卷帘、遮光帘或通风活门进行控制。

KNX 百叶窗执行器 1 位

Gira KNX 百叶窗执行器 1 位具有 3 个二进制输入端,用于对出厂配置中连接的百叶窗、卷帘、遮光帘或通风活门进行控制。百叶窗执行器需安装在一个开关盒内。

KNX 卷帘执行器

Gira KNX 卷帘执行器 4 位 230 V 用于控制 230 V AC(4 通道)的电动卷帘。该产品配备一个手动操作的按键,且每个输出端均有一个 LED 状态指示灯。内置有一个总线耦合器,可连接不同的外部导体。本产品需要安装在 DIN 支轨上。

KNX 百叶窗执行器

Gira KNX 百叶窗执行器具有手动操作装置和内置总线耦合器,用于控制电动百叶窗、卷帘、遮光帘、通风活门或类似的帘幕装置。该产品适用于 12 至 48 V DC 低压或 230 V AC 电源电压。每个输出端均内置有一个状态显示器。导轨安装设备 Plus 执行器需要安装在 DIN 支轨上。

KNX Fan Coil 执行器

Fan Coil 执行器用于控制通风对流器,以调节室内空气。共有 2 管式和 4 管式规格型号可供选择。Gira Fan Coil 执行器支持这两种系统。


电源

Gira 可提供适合不同应用领域的多种电源型号。此外还提供铅蓄电池,这种蓄电池与 Gira 640 mA 电源组合,能为 KNX 系统提供不间断的供电缓冲。

KNX 电源

吉徕可提供适合不同应用领域的多种电源型号。这些产品可用于生成 KNX 系统电压或者为单个部件(例如降雨传感器或风力传感器的内置加热器)提供 010 V 电压。

12 Ah 铅蓄电池

Gira 12 Ah 铅蓄电池与 Gira 640 mA 电源组合,能为 KNX 系统提供不间断的供电缓冲。最多可将两个铅蓄电池并联连接至电源。12 Ah 铅蓄电池采用封闭式设计结构,无需任何维护。


系统设备

Gira KNX 系统设备将多种不同接口汇集在一起。这些设备可用于构建一个有效的通信结构,并能够将系统接入其他不同的环境中。

Gira L1

利用 Gira 逻辑模块可以毫不费力创建一系列自动化舒适功能。Gira Project Assistant 操作直观,通过其拖放功能,仅需几步即可实现项目的参数设置,并可随时修改。

KNX 区域/线路连接器线路放大器

区域/线路连接器通过数据技术方式将两条 KNX 线路相互连接起来,并确保这些线路之间的电隔离。这样便使 KNX 装置的每条总线线路在电气方面可独立于其他线路运行。

KNX IP 接口

Gira KNX IP 接口可用于将电脑连接至 KNX 部件,以实现系统内的定址、编程和诊断。与数据网络的连接可通过 RJ45 接口实现。

KNX USB 数据接口

Gira USB 数据接口内置总线耦合器,能够将电脑连接至 KNX 系统,以完成 KNX 部件的定址、编程和诊断。提供导轨安装设备或暗装式设备形式的数据接口,并支持 ETS4、ETS 5 或更高版本。


网关

利用 Gira KNX 网关,可在一个系统内使用不同的传输协议进行网络通信。

KNX DALI 网关 Plus

Gira KNX DALI 网关 Plus 构成了楼宇中的 KNX 装置与数字 DALI 照明设备之间的接口。由此便可通过 KNX 系统连接多达 32 组共 64 盏灯,并可实现复杂的照明场景及动态光效。此外,经扩展配置的照明功能还能提供巨大的自由空间。
