Gira G1

楼宇技术的全能设备

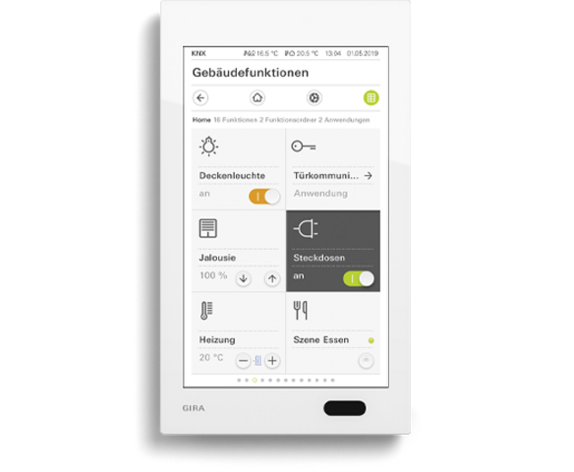

Gira G1 是整套 KNX 楼宇技术的智能控制中心。利用高品质多点触屏,可通过手指触碰或手势舒适地操控所有功能。它可以像普通开关一样安装在独立的设备盒上,适用于现代化更新、加装和新建工程。还以首批 KNX 操作元件之姿通过 KNX Secure 提升日常生活的数据安全性。得益于加密功能,可在 Gira G1 与其他支持 KNX Secure 设备之间的通信实现防篡改保护。

Gira G1 可用作 KNX 操作设备、Gira X1 Client 或者与 DCS-IP 网关联用,用作楼宇门对讲系统的室内机。一如既往,可通过 ETS 进行编程,也可通过 GPA 对 Client App 进行全新编程。GPA 数据点为 G1 创造了全新有趣的可能性。

设计

平整、小巧、优雅

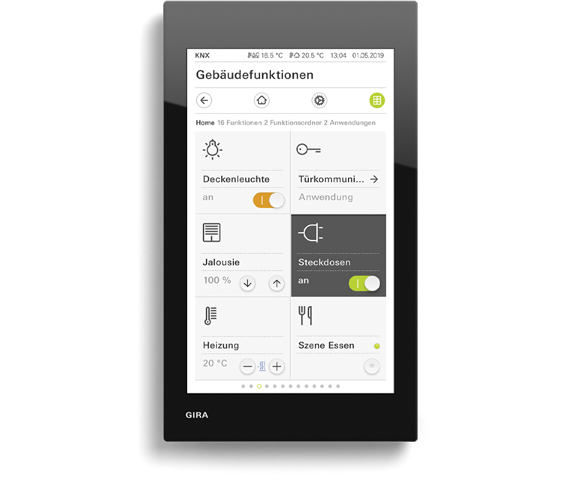

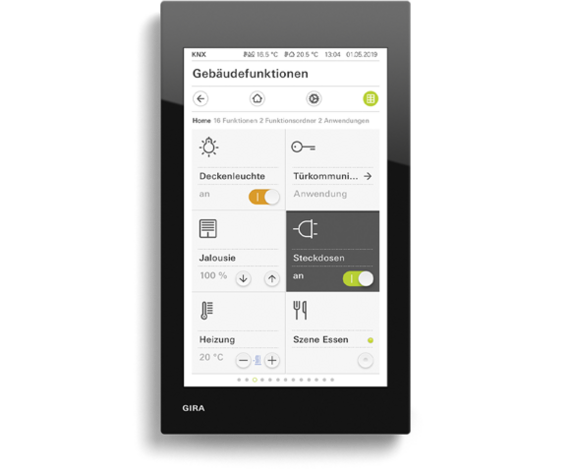

外形精致的 Gira G1 看上去就像浮在墙面上一样。可提供白色或黑色款型,将 Gira G1 极具美感且和谐地融入不同的家居环境中。

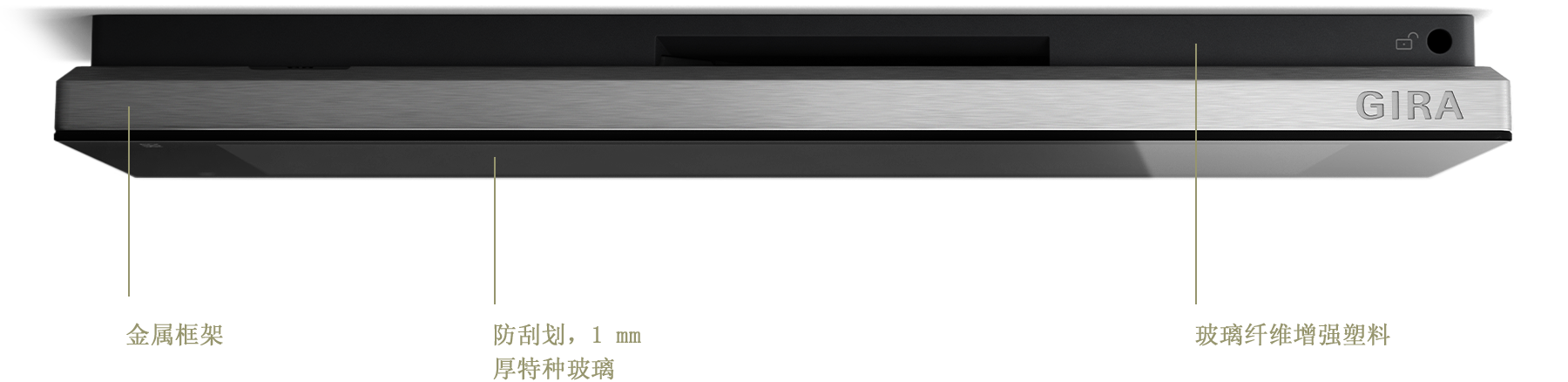

高品质材料

用料考究,彰显出 Gira G1 的高品质设计。连贯的前面板采用 1 mm 厚的防刮划特种玻璃制成。通过精密粘合使其与外壳融合为一体。采用高品质金属边框,即使是侧面 Gira G1 也展现出极为强烈的吸引力。采用玻璃纤维增强型安装边框,可使产品持久固定在墙上。


手动操作和系统的接口

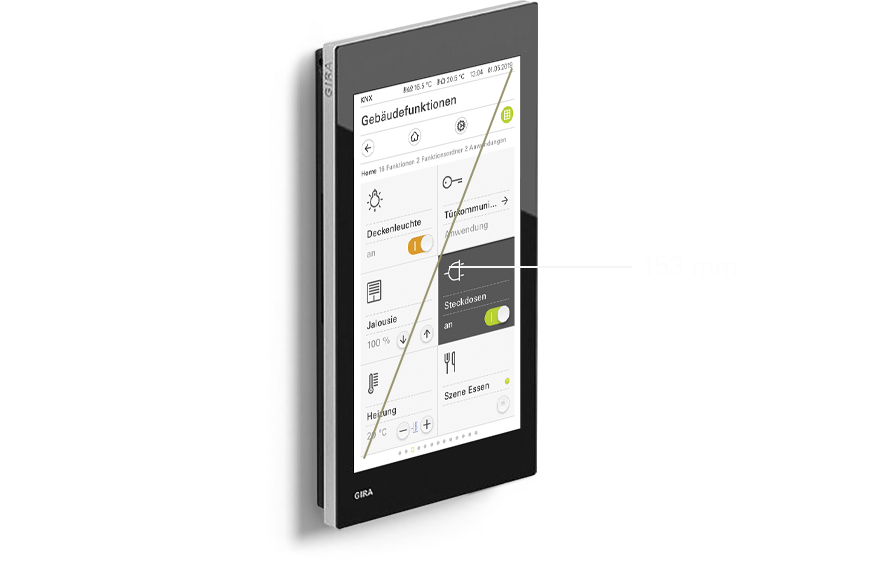

靓丽的 15.25 cm [6"] TFT 彩色显示屏分辨率为 480 x 800 像素,每英寸的像素数目为 155 ppi,可提供极为清晰的影像、图片和文字显示。从任何视角均清晰可读,因此各种身高的用户均可毫无障碍地使用 Gira G1。具有灵敏的触控表面,可以很轻松地通过指尖点击,或例如将手放上以及滑动的手势来控制所有功能。

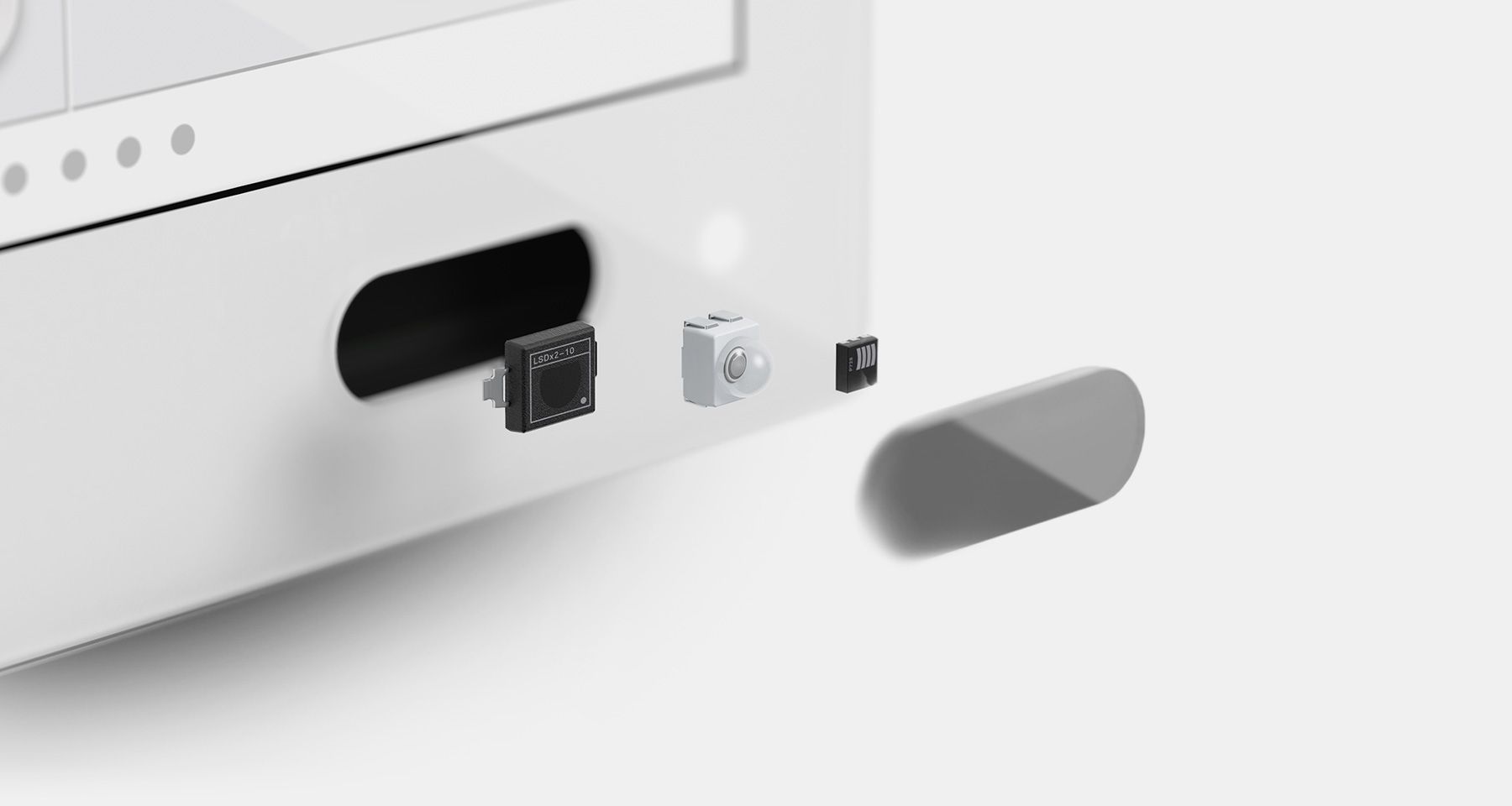

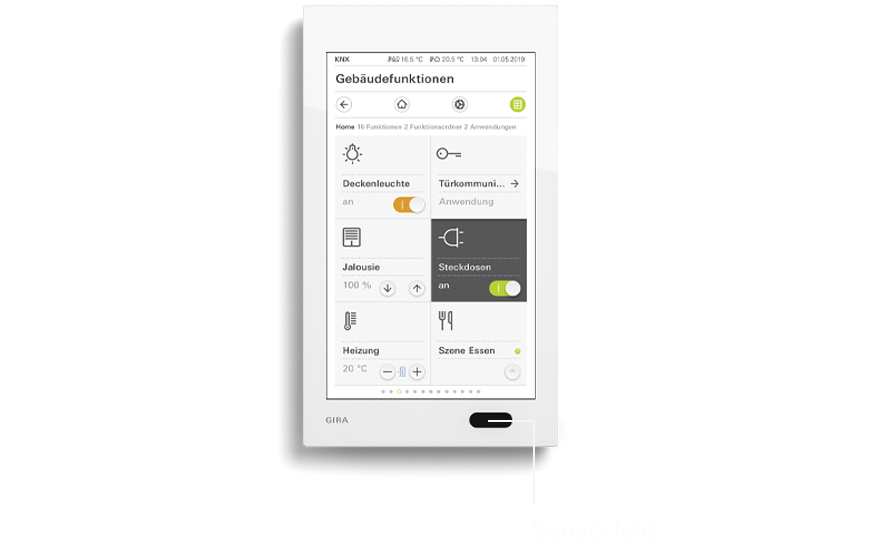

反应灵敏

通过亮度传感器可自动根据实际光照情况来调整显示器显示。距离传感器在识别到有人接近 Gira G1 时会自动接通显示器。在不使用 Gira G1 时便会关闭显示器。这样不但可以节省电力,也是一项高效节能的解决方案。


更好的沟通

Gira G1 可以在 Gira 楼宇门对讲系统中作为室内机使用。该产品外壳中内置隐藏式扬声器和麦克风,可始终确保门内外双方的良好沟通。

功能

楼宇技术的多种功能凝聚于 9 x 16 cm

从照明和百叶窗到室温调节、在线天气预报和楼宇门对讲系统:利用 Gira G1 可以直观地控制楼宇技术的众多功能。仅需手指点击或者将手放上以及滑动等手势即可调用所需功能并准备就绪。用户可通过显示屏自行轻松地进行多种 Gira G1 设置并操作楼宇技术功能。

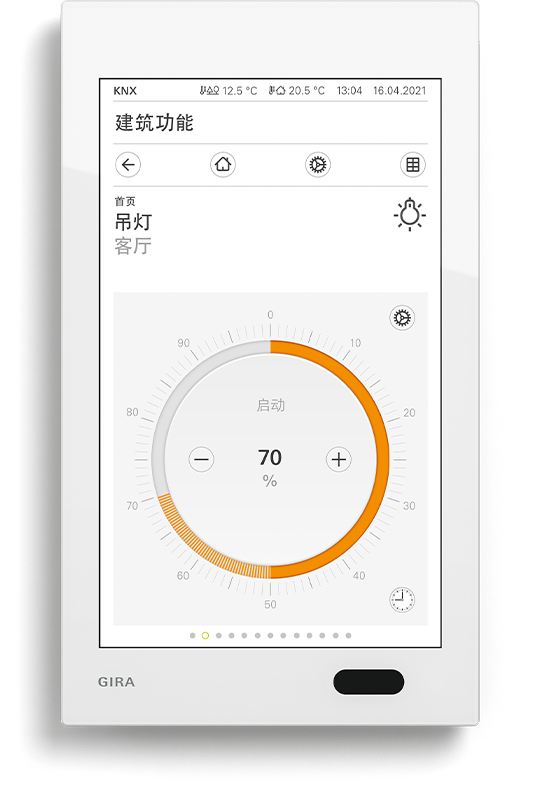

照明控制

开关照明或精确调光至所需数值:利用 Gira G1 能够以最大灵活性操控照明装置。针对各种不同的要求,提供多种开关和调光器模板以供选择。

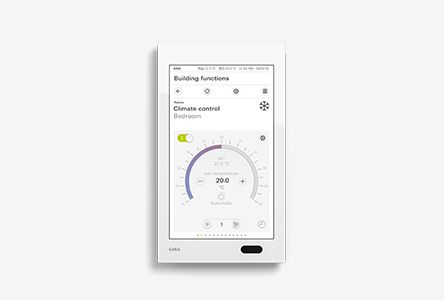

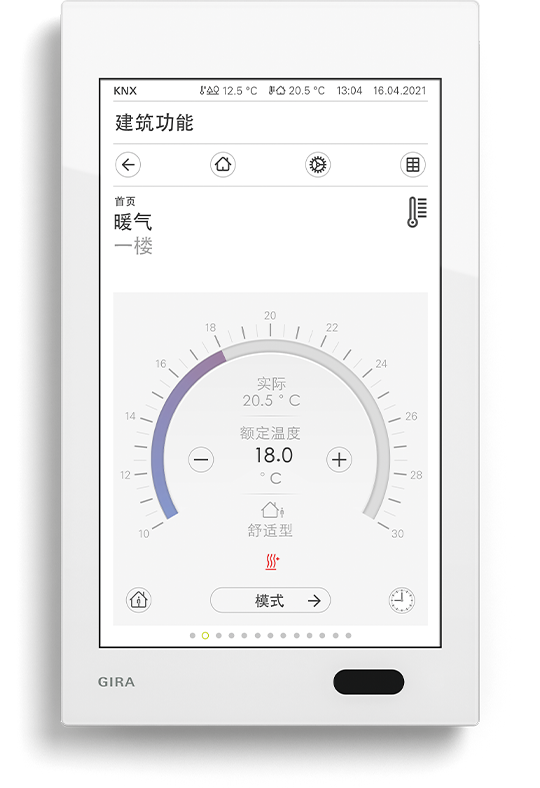

内置室温控制器

通过内置室温控制器可控制供暖和/或制冷系统。通过舒适或夜间等运行模式,可以调用所需的温度,或者也可直接在 Gira G1 上设置周定时器。当前的室温可通过 KNX(例如通过按键传感器 3 Komfort)加以记录,并固定显示在状态栏中。

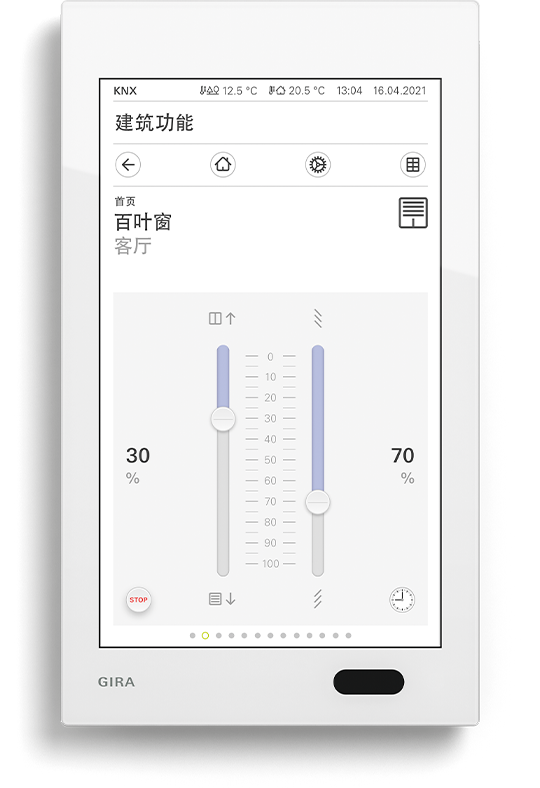

百叶窗控制

可将百叶窗或卷帘拉起或放下至精确预设的高度,也可将叶片置于所需位置:Gira G1 可帮助用户掌控一切。

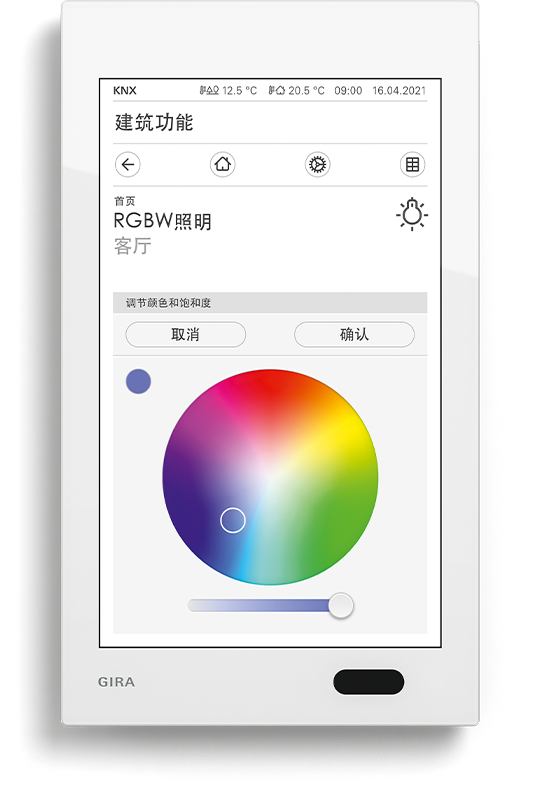

颜色选择器

使用颜色选择器可以轻松地设置 RGB、RGBW 和 TunableWhite 照明灯所需的灯光颜色。通过色环和饱和度调节器可以选择所需的颜色。亮度则可以使用常用的调光功能进行更改。可以保存最多 5 种颜色和亮度值组合为偏好。

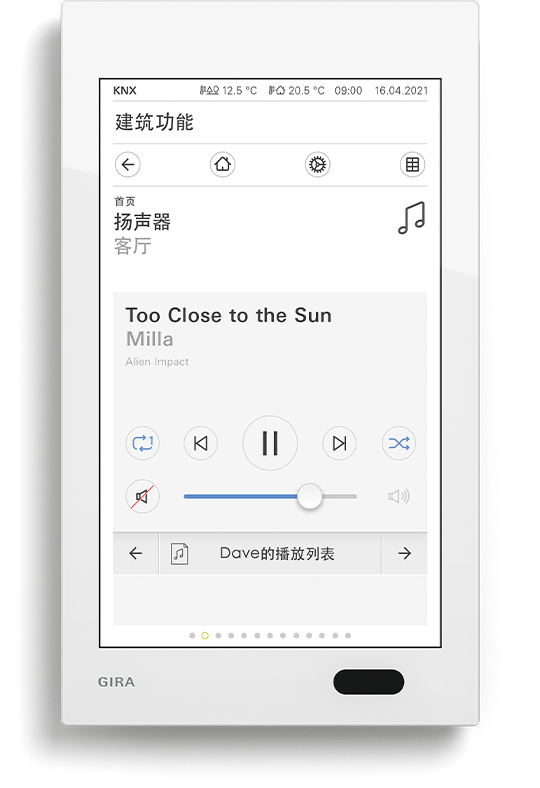

音频控制

播放/暂停曲目、改变音量、静音、在曲目之间切换、显示当前曲目的信息:通过 Gira G1 可以控制所有带有 KNX 接口的音频系统。

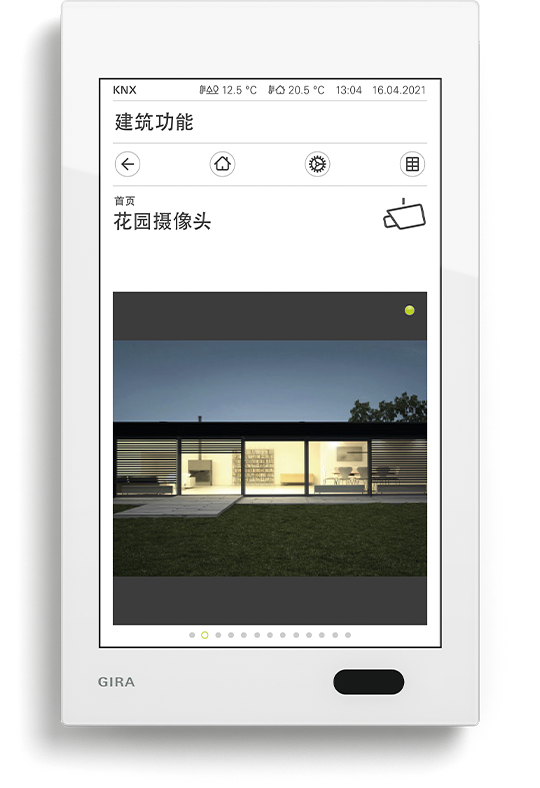

摄像头

了解在房屋内、大门前或车库处发生的一切事情:使用 Gira G1 也可以显示来自例如 IP 摄像头的视频图像。随时将一切尽收眼底,不愧是一种令人放心的安全保障。

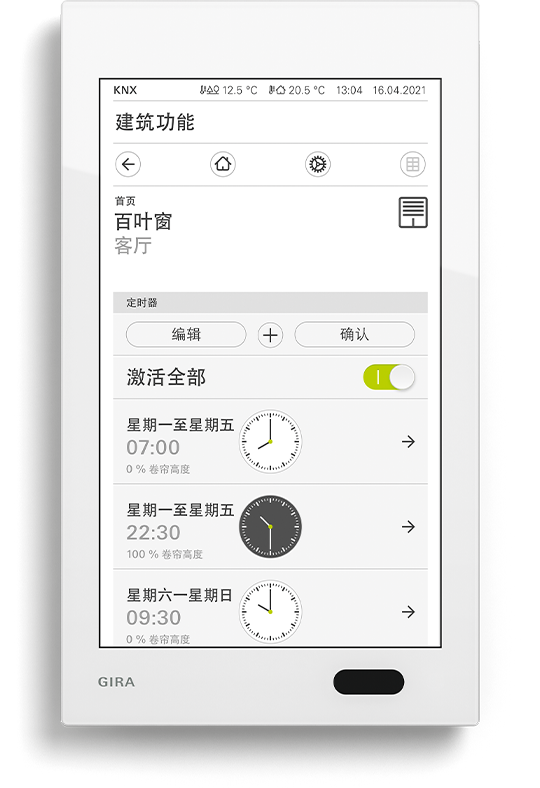

定时器

许多功能还可通过操作方便的定时器进行控制。这样便可以每天或仅在特定的星期日期、在规定的时间自动触发特定功能。例如可以自动在早晨拉起百叶窗并在傍晚再次放下百叶窗,或者自动将取暖设备切换至夜间作业。

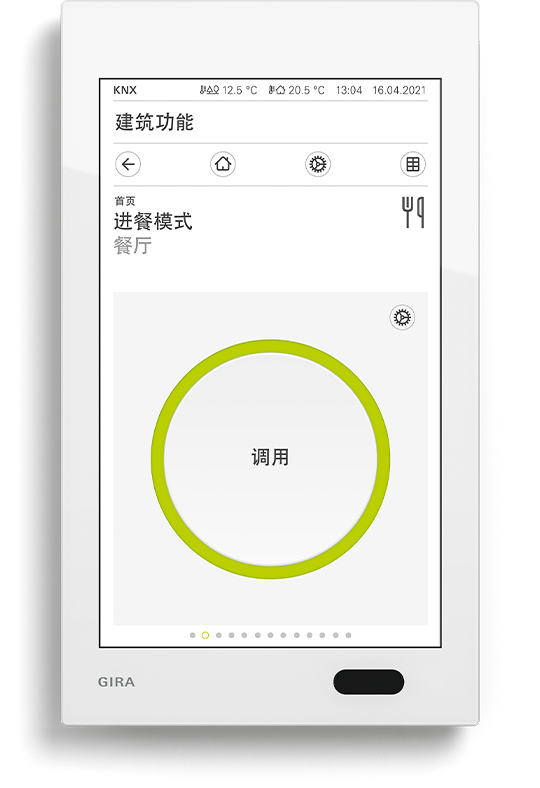

调用场景

完美的室内氛围包括合适的照明灯光、理想的室温、适当的防窥保护,也许还有一些背景音乐:通过 Gira G1,只需手指点击便能直接调用所需的氛围。

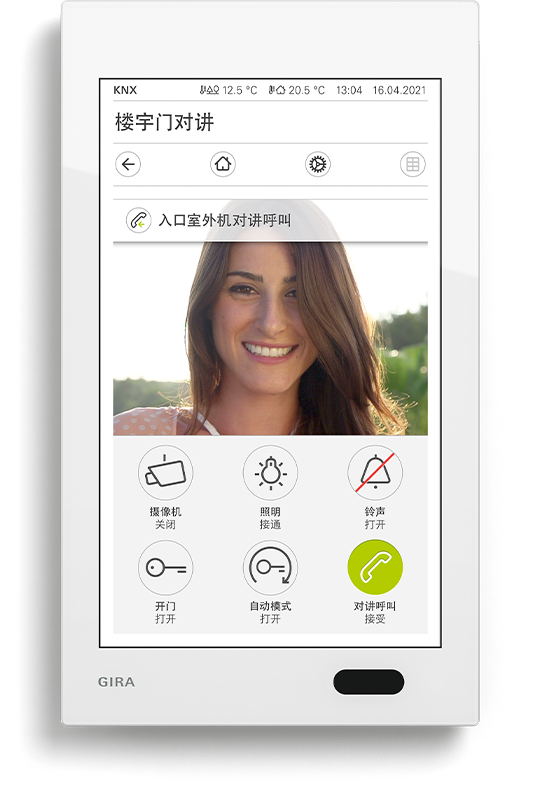

楼宇门对讲系统

与 Gira 楼宇门对讲系统 IP 网关组合,Gira G1 也可以用作室内机。门铃响起时,显示屏中便会自动显示摄像头画面。只需用手指轻触,就可以启动通信、开门或开灯。

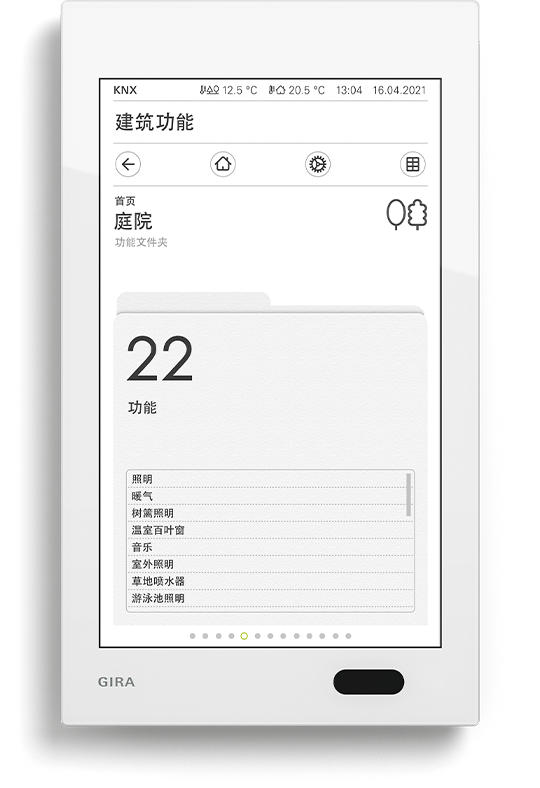

功能文件夹

可将单项功能汇总到一个功能文件夹中,例如所有照明功能,以提供更为清晰的概览。通过功能文件夹可反映出简单的建筑结构。

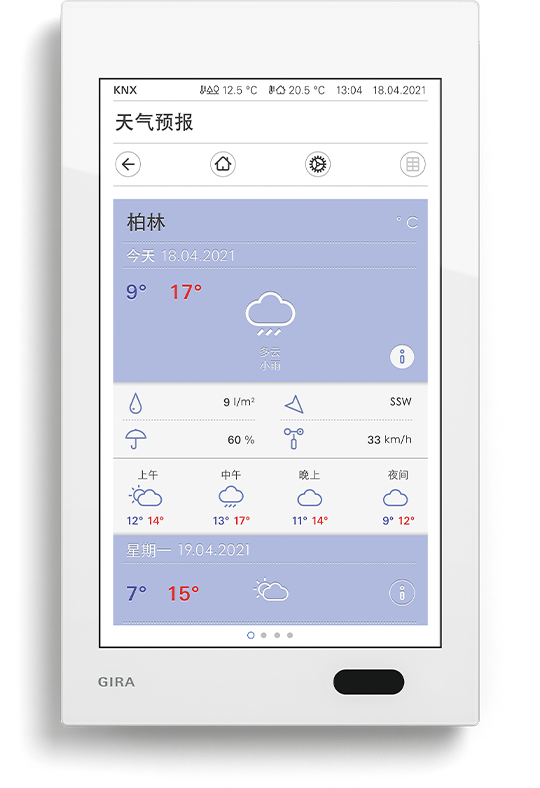

天气预报

可通过互联网整合免费的 Gira 在线气象服务。这样早上便可以知道当天是否需要带伞。

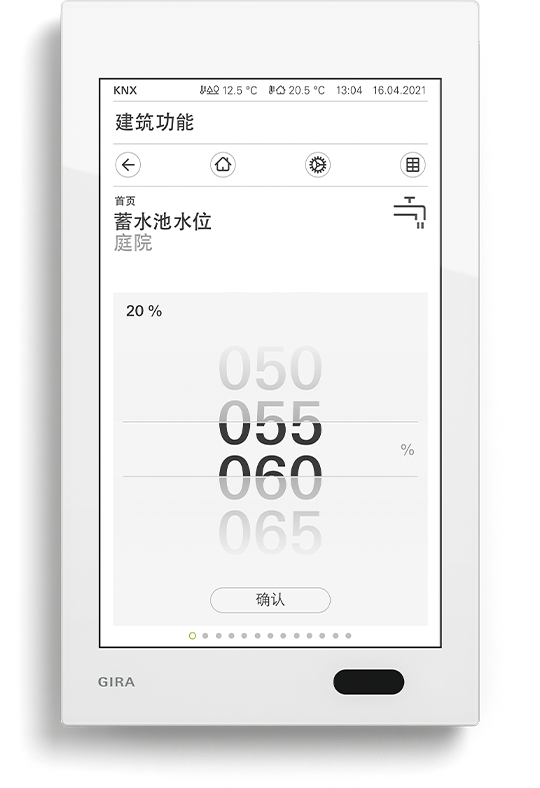

编码器

可通过预定义设置控制百叶窗或取暖设备:编码器可将数值发送至 KNX 系统;外部设备可对其进行评估并执行相应的功能。

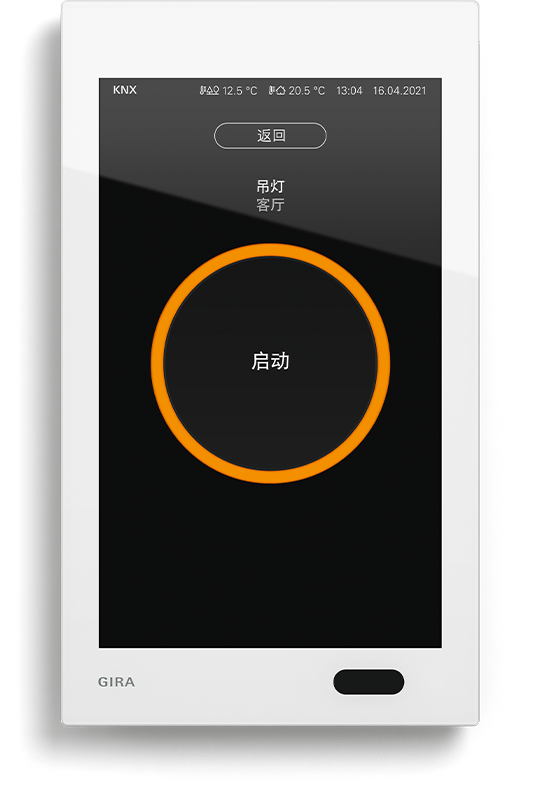

直接功能

将手放在显示屏上,便可直接调用一项事先定义的主要功能。这样,便可将 Gira G1 例如用作一个简单的开关,以打开和关闭吸顶灯。主要功能可显示在当前激活的屏幕上,并在一定时间后自动消失。

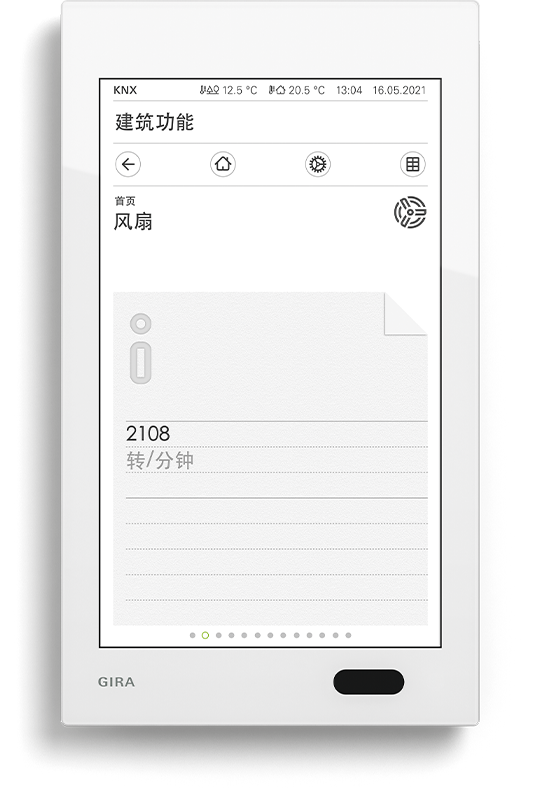

状态显示

状态显示可显示不同来源的数值,例如输入/输出状态、温度或亮度值。


个性化

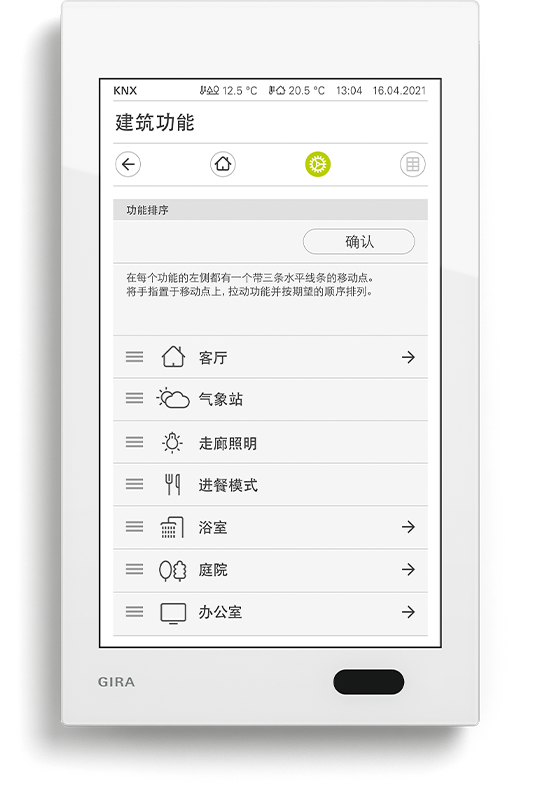

界面可根据用户要求进行调整,例如可将功能按个人偏好组合或更改顺序。

操作

明快鲜亮的全新楼宇技术

全新开发的直观操作界面 Gira Interface 使楼宇技术功能以及楼宇门对讲系统的操作比以往更加轻松。采用大号字体的人性化设计以及全新 Gira 符号系统中简明易懂的图标符号,使操作更加清晰明确。

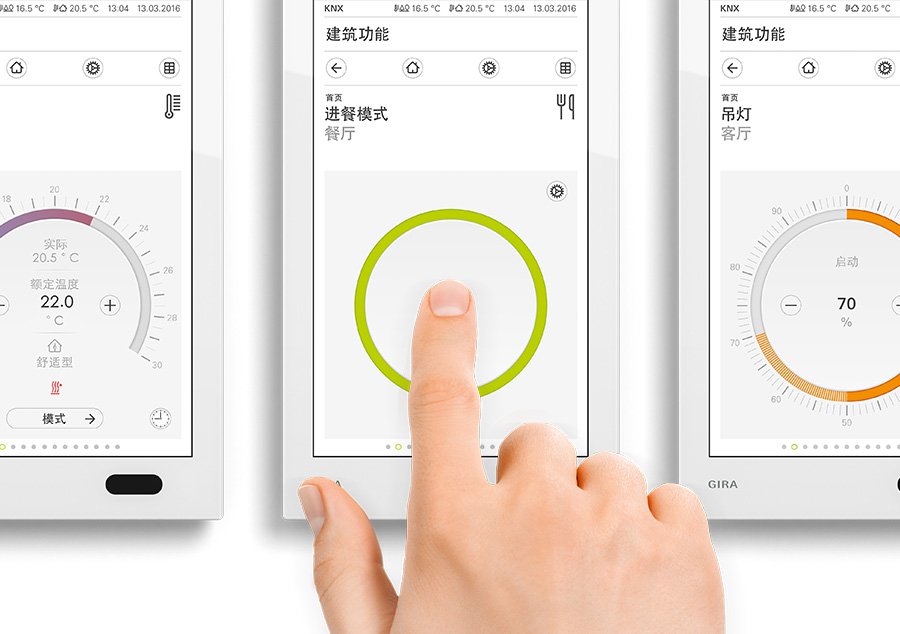

像开关一样简单

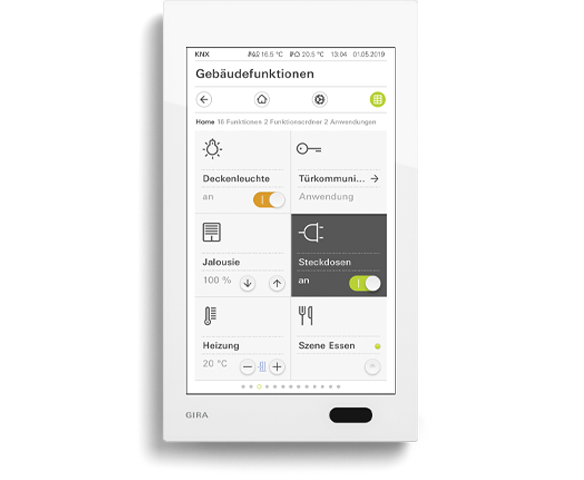

手指点击即可从功能概览进入详细视图:在整个显示屏上便可显示各项功能的全部性能以供使用。手指轻扫即可从一个功能跳转到下一个功能——就像在墙上并排安装了不同开关一样。楼宇门对讲系统和天气预报功能也可从功能概览中调用。

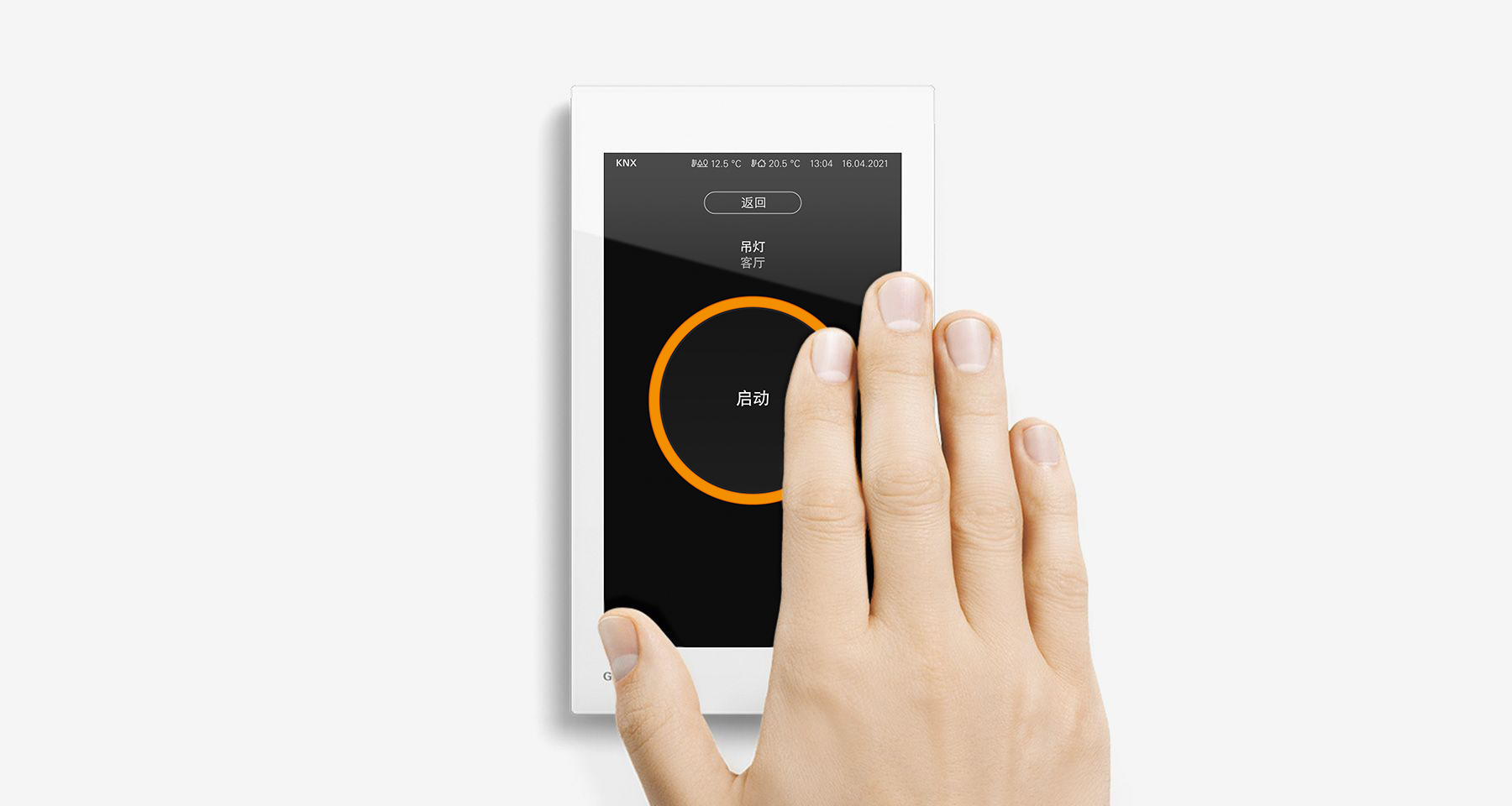

手控操作

将手放在显示屏上,便可直接调用一项事先定义的主要功能,例如顶灯。该功能将显示在当前激活的屏幕上,并在一定时间后自动消失。用户可以随时设置在此应操作的功能。

系统

一台设备,多种可能

Gira G1 可用作 KNX 系统的控制中心,并通过 LAN 或 WLAN 连接。该产品不仅适用于新建筑,而且也可用于现代化翻修和改建工程。


通过 LAN 或 WLAN 连接

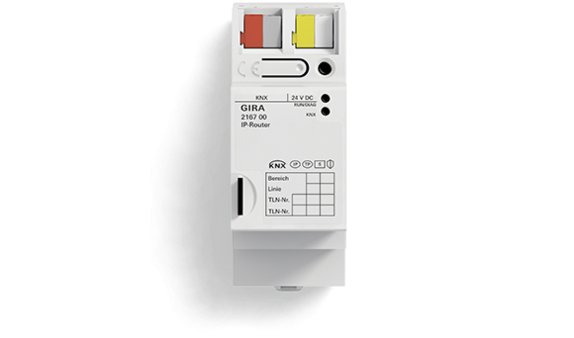

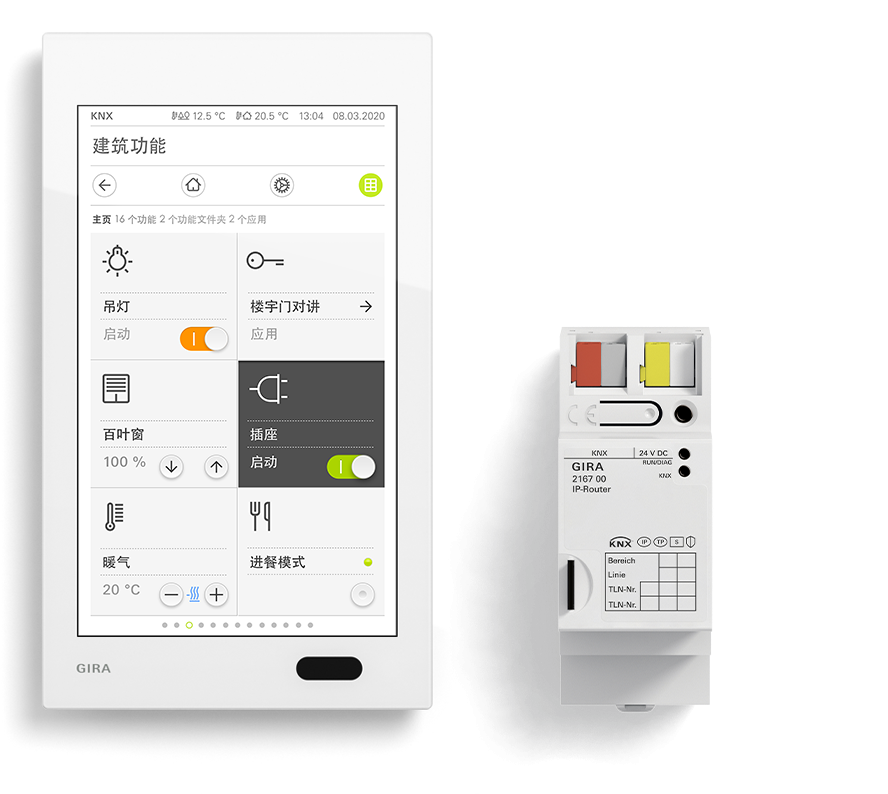

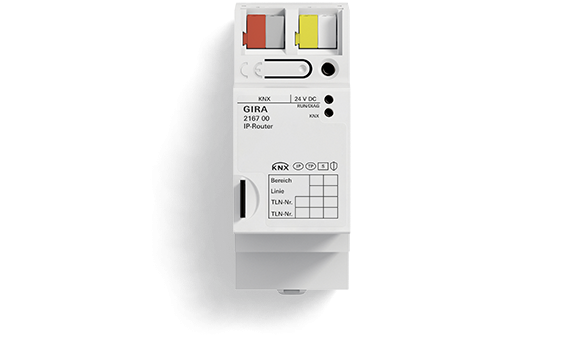

在所有应用场合中,均通过 IP 实现全部功能。为此,Gira G1 可通过 LAN 电缆或无线 WLAN 及相应接口(KNX IP 路由器和/或 Gira DCS-IP 网关)与楼宇技术相连——可完全适应建筑物内的场景需要。在新建楼宇或已布线的建筑物中,建议使用 LAN 进行连接。对于改建和翻修工程,则建议通过无线 WLAN 联网,这是一种无需复杂工程改造、可简单加装的理想解决方案。为确保在 WLAN 网络中可以随时顺畅进行 KNX 通信,则需要一台专门配备有“可靠 KNX 通信”辅助功能的 Gira KNX IP 路由器(v3 以上版本)。


Gira KNX

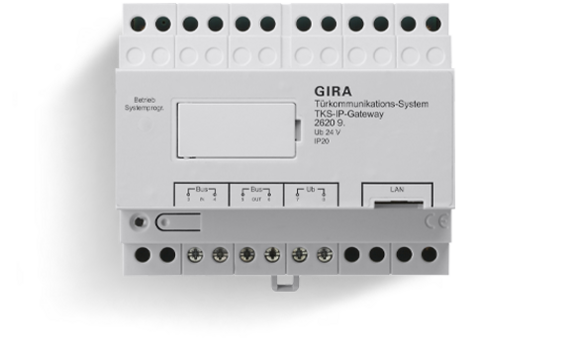

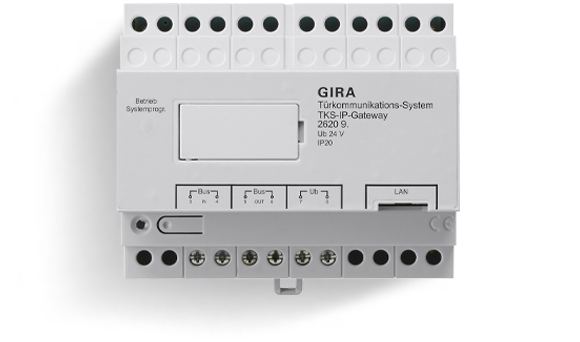

作为现有或新安装 KNX 系统的操作设备,Gira G1 可操控楼宇技术的所有功能,并且可以与 Gira DCS-IP 网关以及 Gira 楼宇门对讲系统组合使用。它们之间的连接并非如往常一样通过 KNX TP(Twisted Pair,即双绞线),而是通过网络 (KNXnet/IP) 建立。


楼宇门对讲和天气预报

通过 LAN 线缆或 WLAN 可将 Gira G1 纳入 IP 网络中。这样便可以使用在线天气预报等 IP 功能,还可以与 Gira DCS-IP 网关以及 Gira 楼宇门对讲系统联用。


灵活的电源

针对不同系统中的应用,提供三种不同的暗装式连接模块以供选择:以太网供电 (PoE)、230 V WLAN ¹ 以及 24 V WLAN ¹

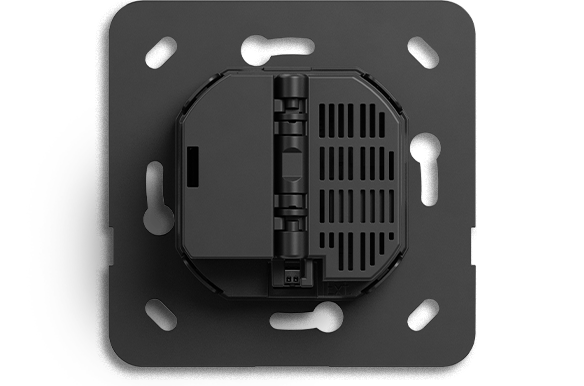

暗装式连接模块

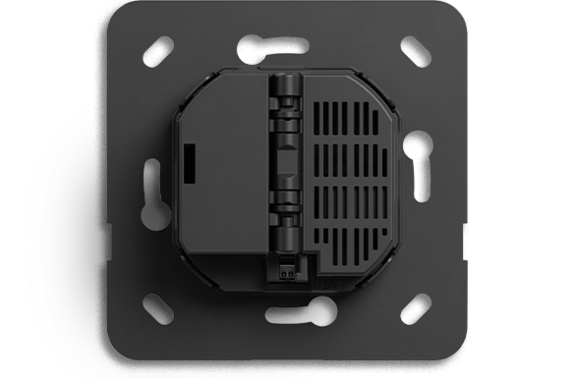

以太网供电 (PoE)

借助以太网供电 (PoE) 模块,Gira G1 可直接连至网络电缆并由此供电。

暗装式连接模块
230 V WLAN

230 V WLAN 模块是标准模块,适用于建筑物翻新时新安装的智能化楼宇技术设备。

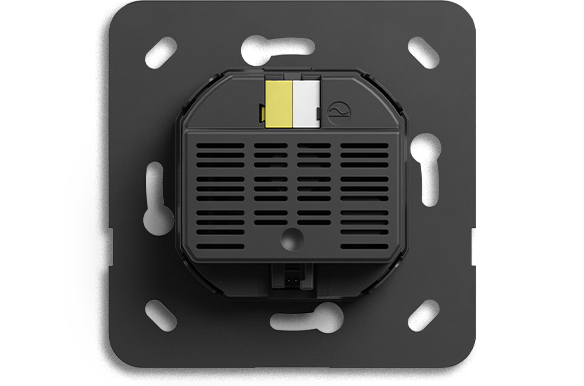

暗装式连接模块

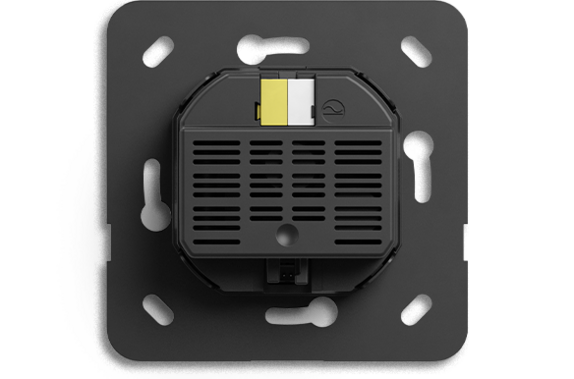

24 V WLAN

利用 24 V WLAN 模块,可将 Gira G1 安装到之前已有的 KNX 系统按键传感器的暗装式暗盒内。然后可通过 KNX 线缆供电,数据则经 WLAN 传输。

Client

Gira G1——楼宇技术的全能设备:1 台操作设备——4 个应用范围

Gira G1 是一台全能型楼宇技术设备。除了作为 KNX 室内操作设备之外,还可以作为 Gira X1 Client 使用。与 Gira 楼宇门对讲系统 IP 网关和可视室外机组合,全新 Gira G1 也可以作为室内机使用。如果需要具有 62 个以上视频门户和多方对讲模式的大型设备,则 Gira G1 亦可作为 SIP Client。

Gira G1 作为 X1 Client

Gira G1 的另一市场新动态:与 Gira X1 联用,Gira G1 现在也可作为 X1 Client 使用。如此一来,这一全能设备便可展现其所有功能。从照明和遮光,到供暖和制冷
以及场景和音乐控制,再到网络摄像头的集成——均可借助 Gira Projekt Assistenten (GPA) 快速方便使用所有功能。而且还可以集成其他 Gira 系统,例如楼宇门对讲系统、安全系统 Alarm Connect 以及在线气象服务等。

更多关于 Gira X1 服务器的信息

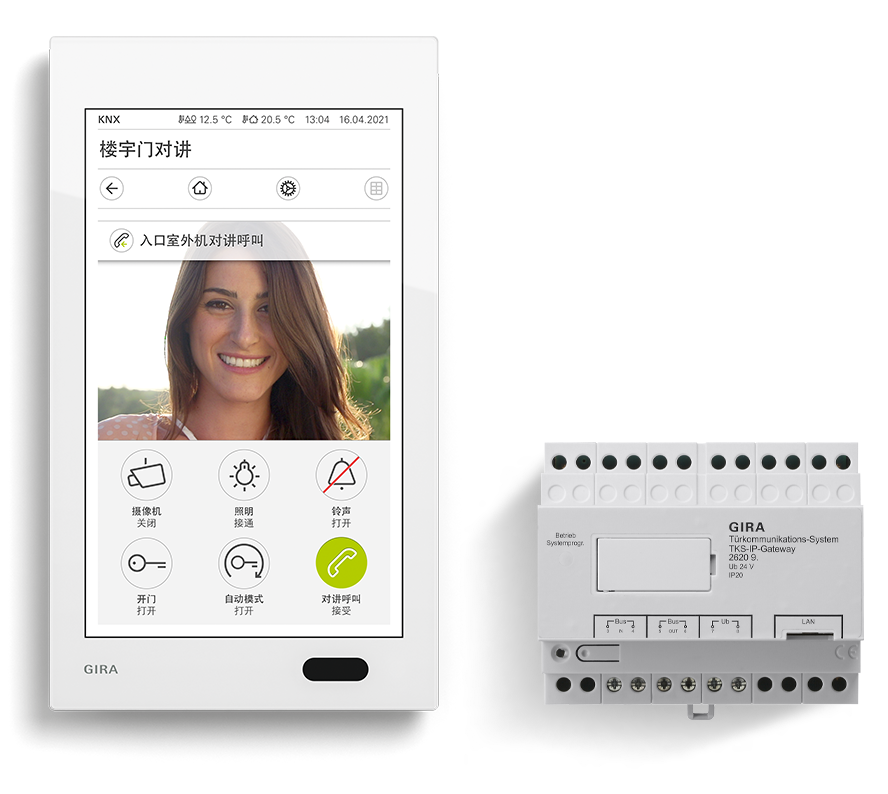

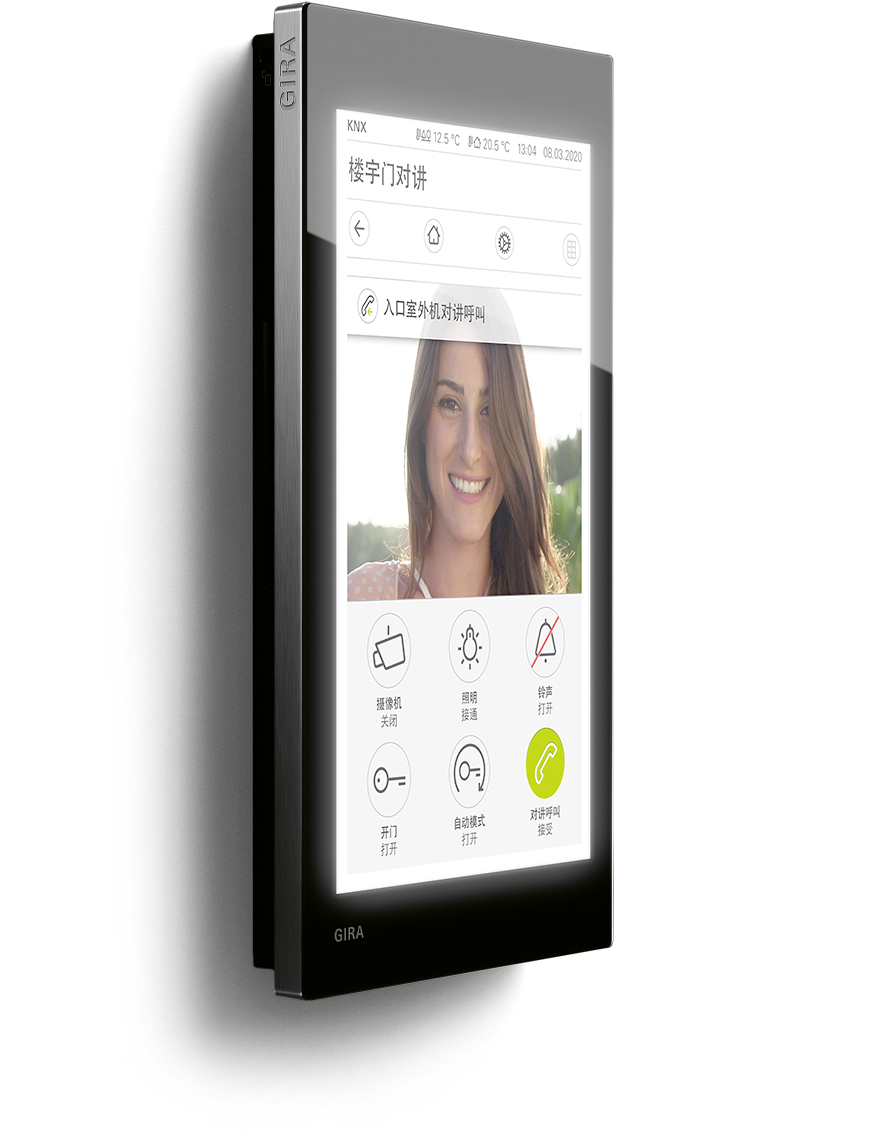

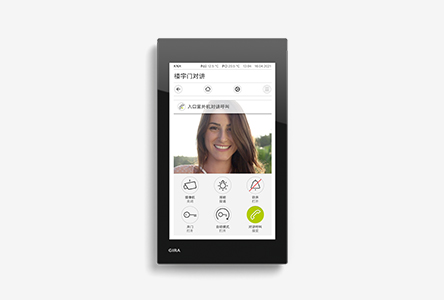

Gira G1 用作室内机

Gira G1 与 Gira DCS-IP 网关及配备彩色摄像头的 Gira 室外机联用,可以作为功能齐全的独立室内机使用。门铃响起时,显示屏中便会自动显示摄像头画面。只需用手指轻触,就可以启动通信、开门或开灯。诸如直接访问最常用功能以及联入多台摄像头图像,通过轻松划过屏幕即可逐一查看,这些特性使楼宇门对讲系统更加舒适。也可在多台 Gira G1 之间或与其他 Gira 室内机进行内部语音通信。
室内机的功能也可以集成到 Gira G1 功能范围中作为 KNX 室内操作设备:其功能范围因此明显更为扩大。

更多关于 Gira 楼宇门对讲系统的信息

Gira G1 作为 SIP Client

如果需要呼叫显示屏、门房功能或多方对讲模式等大型设备,则 Gira G1 也可在此作为室内机,即所谓的 SIP Client。室外机便会由第三方系统使用。Gira G1 SIP Client 当前支持各种供应商的 SIP 协议,其中包括 Comelit、Schüco 和 TCS 等。因此,Gira G1 通过双重功能可以用作 SIP 室内机和楼宇控制技术界面(KNX 或 eNet)。用户的优势——墙上只有一个显示器。

更多关于 Gira G1 作为 SIP Client 的信息

Gira G1 作为 KNX 操作设备

从照明到百叶窗控制及调节室内温度、在线气象预报直到楼宇门对讲系统——全新的 Gira G1 是 KNX 楼宇技术产品的智能操作设备。通过高品质多点触屏,仅需手指触摸或例如手指划过,及将手置于其上的手势,即可舒适地操作许多功能。该产品还可以与楼宇门对讲系统 IP 网关组合使用作为室内机用于 Gira 楼宇门对讲系统。它可以像普通开关一样安装在独立的设备盒上,适用于现代化更新、后续加装和新建工程。

更多关于用作 KNX 室内操作设备功能的信息

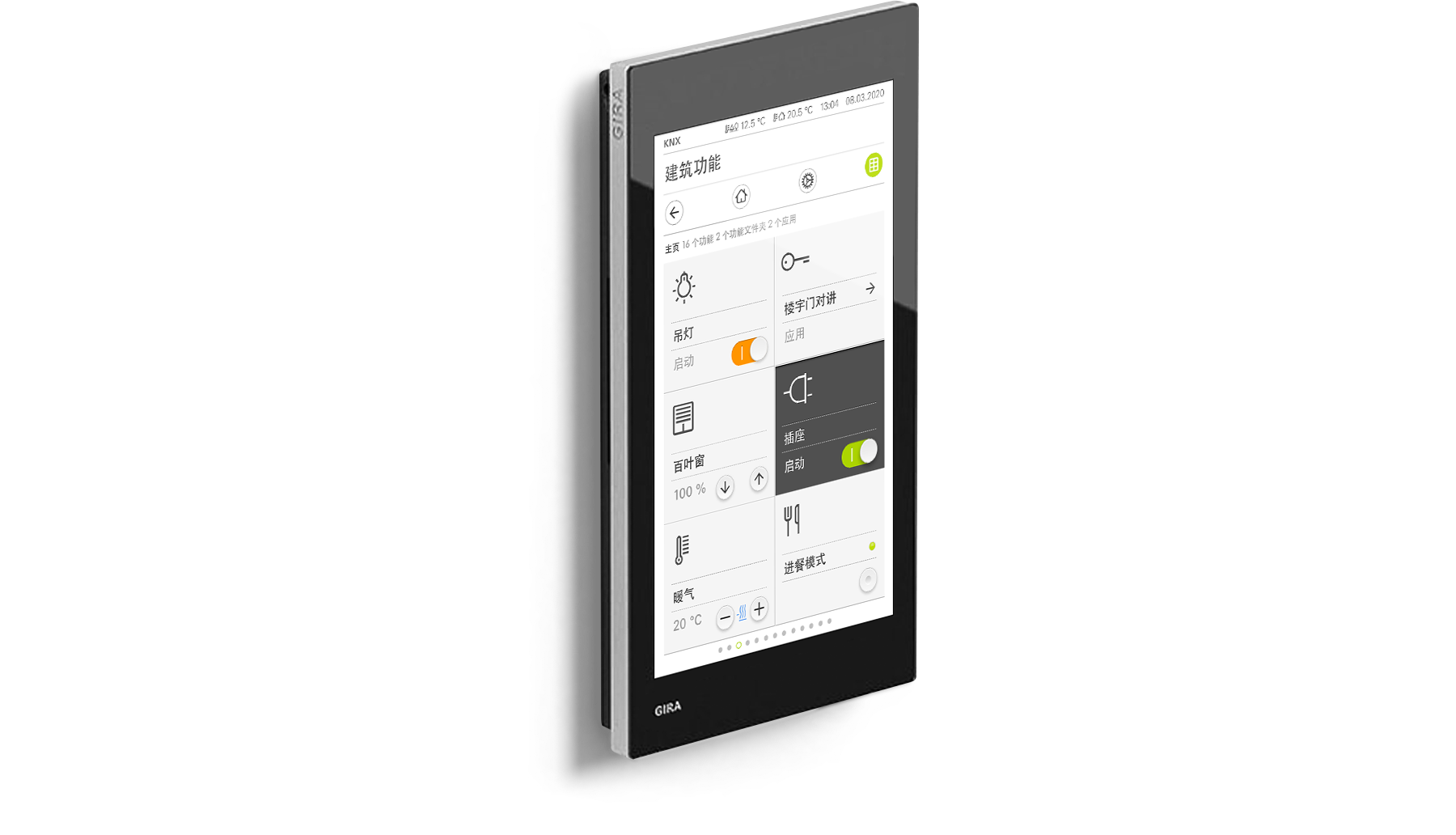

安装

安装简便,易于操作

安装操作难以想象地简单:在新建筑中,只需网线和一台支持 PoE 交换机即可将设备接入通信网络中。进行后续加装时也可以同样操作,此处有 230 V 带 WLAN 的款型和 24 V 带 WLAN 的款型可供选择。

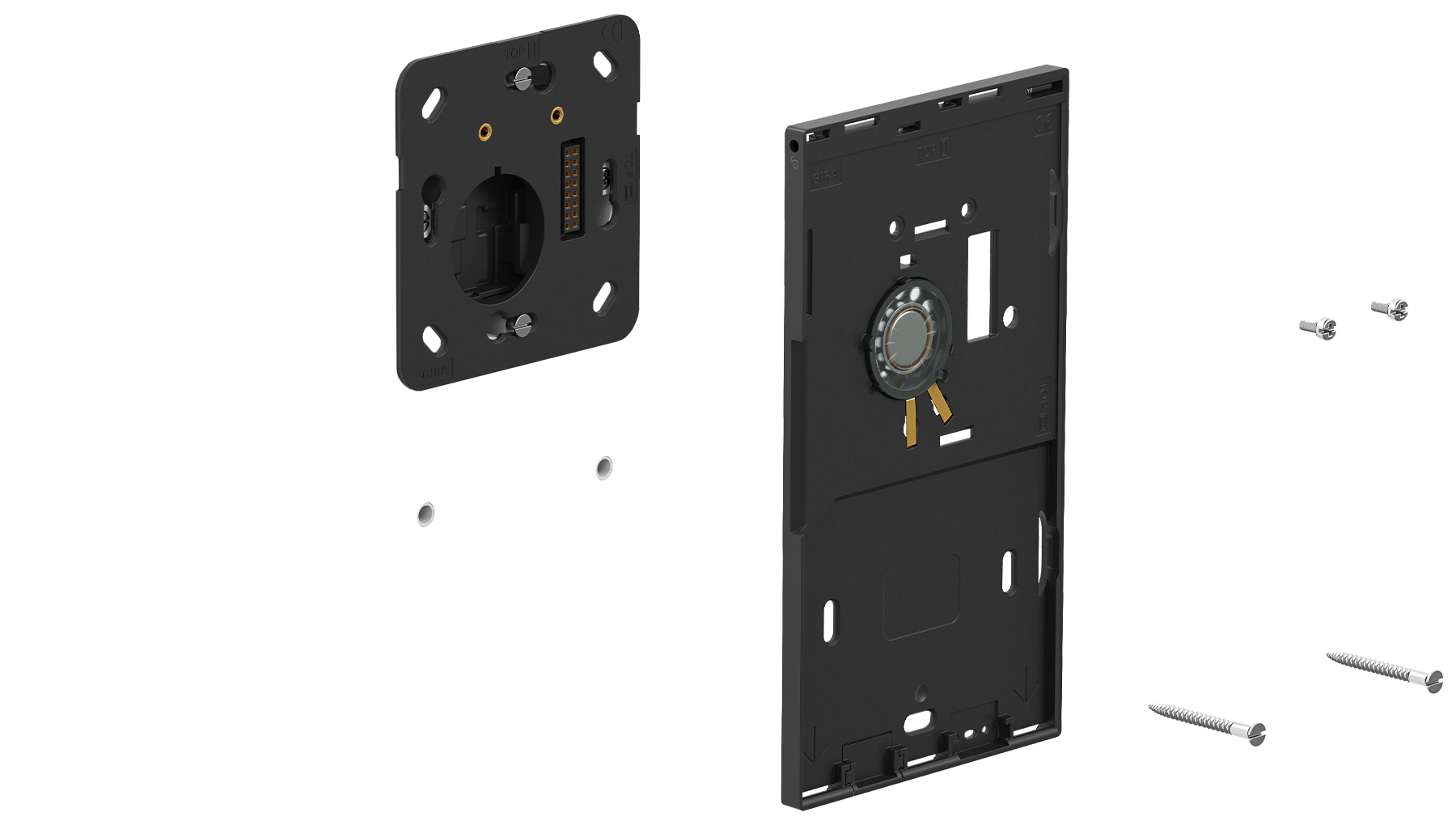

安装的三个步骤

Gira G1 可安装在标准设备盒(深盒)中。安装过程分为三步:

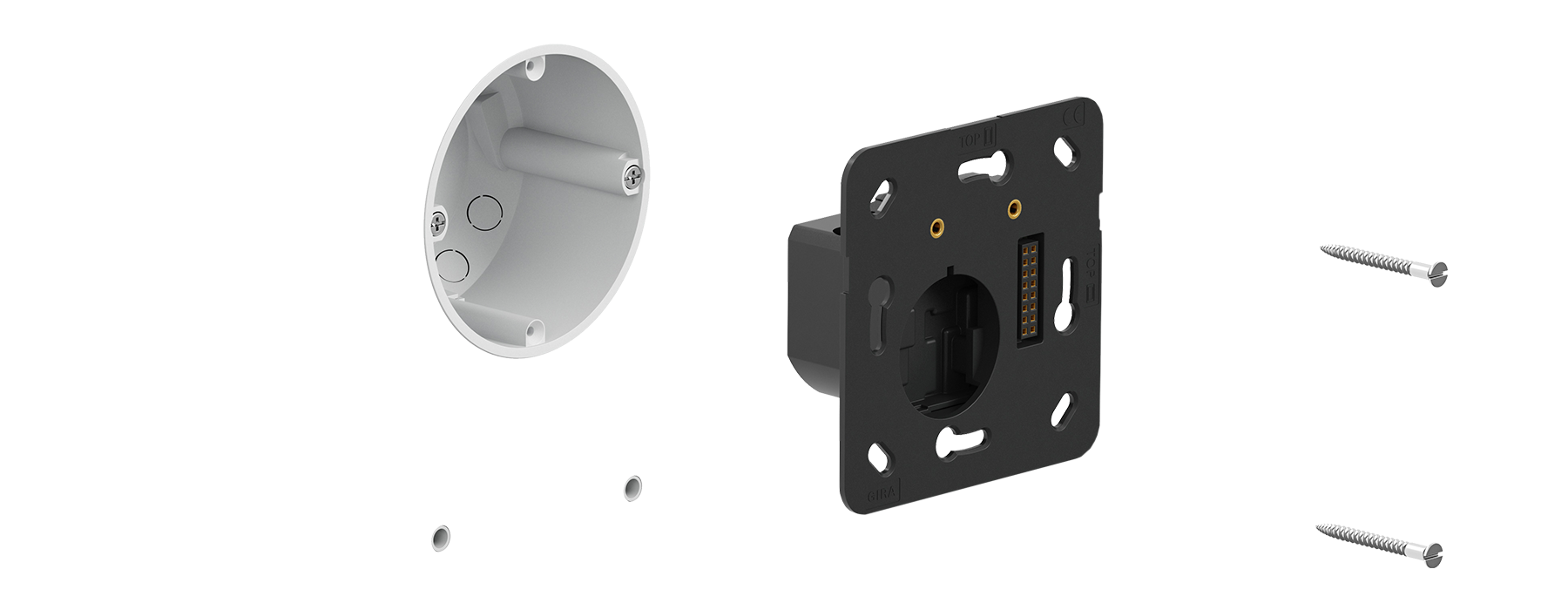

首先将暗装式连接模块(以太网供电、24 V WLAN、230 V WLAN)安装到设备盒中。


将安装框架固定在暗装式连接模块上,并固定在其他设备盒上或者用两个螺栓固定在墙上。

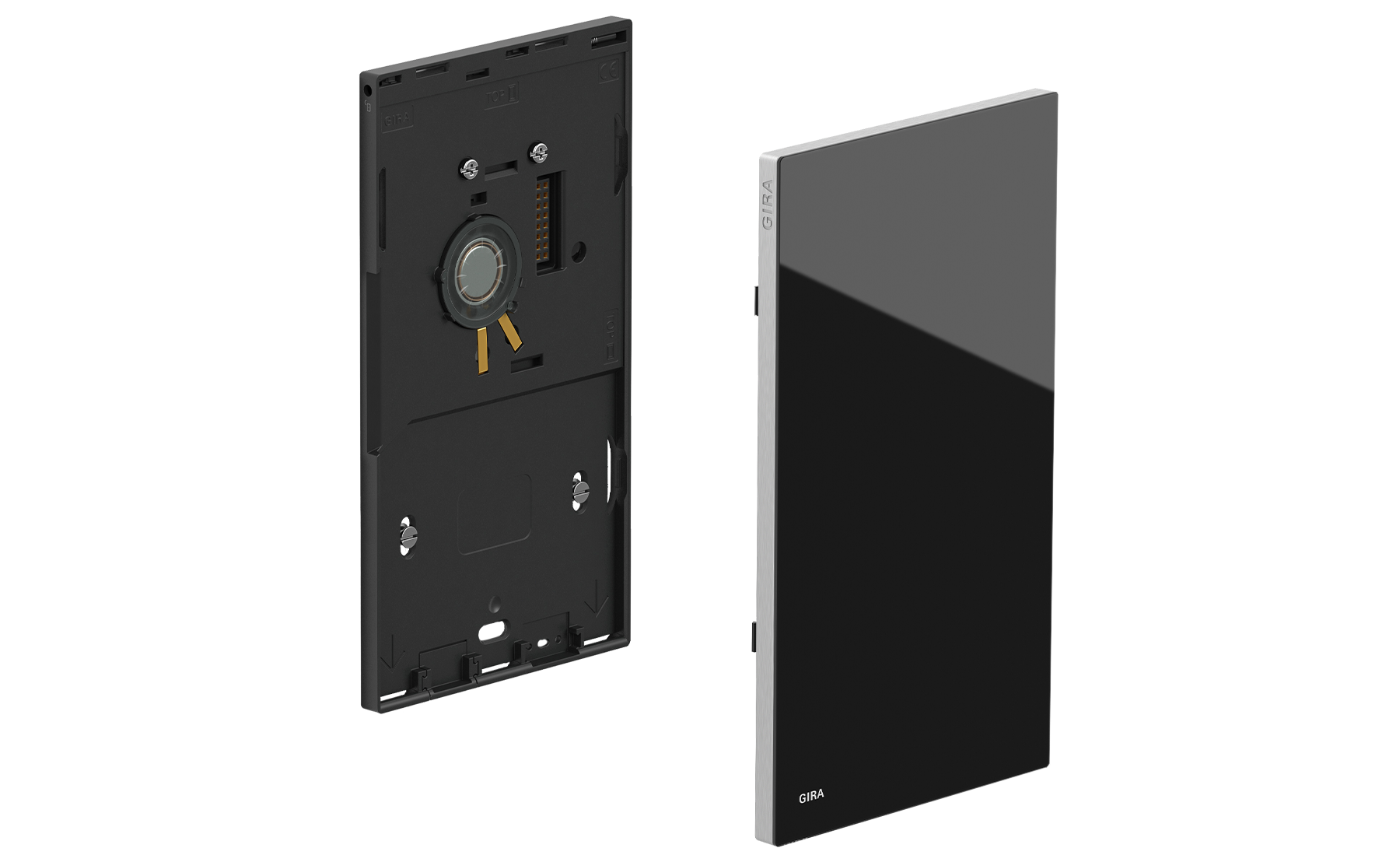

完成安装工作后将显示器模块卡装到安装框架中。防拆保护装置可防止简单拆卸设备。

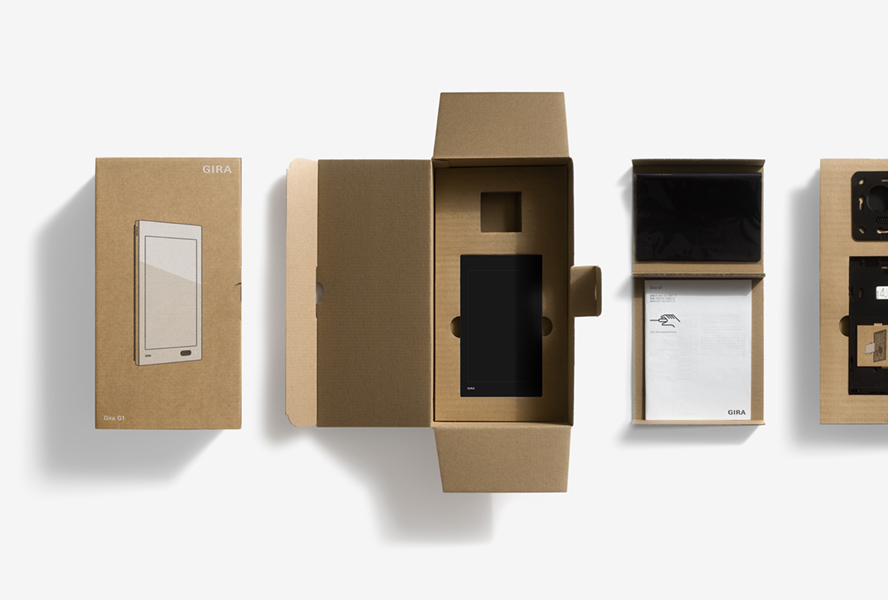

精心包装

创新的包装方式使 G1 的安装非常简单。G1 的三个组件均独立包装,不仅能够提供最佳的保护,并可以在安装时提供最大灵活性。

该设备提供以太网供电、24 V WLAN、230 V WLAN 款型,分别有白色和黑色。包装采用单个部件独立包装的形式,在安装时可提供最大灵活性。设备供货时随附连接材料。


快速调试

启动设备时,调试 G1 非常简单:只需选择要让设备运行的 App 并开始安装。Client 更新可以由终端用户独立执行。

KNX 建筑功能的调试可通过 ETS 实现,此时需要 ETS 4.2 以上的版本。天气预报和楼宇门对讲系统等附加功能的调试则可在设备上完成。

此外,也可以通过 GPA 对 G1 进行参数设置,这意味着可以使用许多其他功能,例如显示屏上的信息显示。另一个最佳示例则是控制 LED,可使用各种的 LED 颜色显示信息状态。G1 停用开关功能对公共区域来说,是一项额外且有利的补充。

技术数据

颜色

Gira G1 黑色

Gira G1 白色


暗装式连接模块款型

以太网供电 (PoE)

产品号 206905 Gira G1 PoE 黑色
产品号 206912 Gira G1 PoE 白色

230 V WLAN

产品号 206705 Gira G1 230 V 黑色
产品号 206712 Gira G1 230 V 白色

24 V WLAN

产品号 207705 Gira G1 24 V 黑色
产品号 207712 Gira G1 24 V 白色

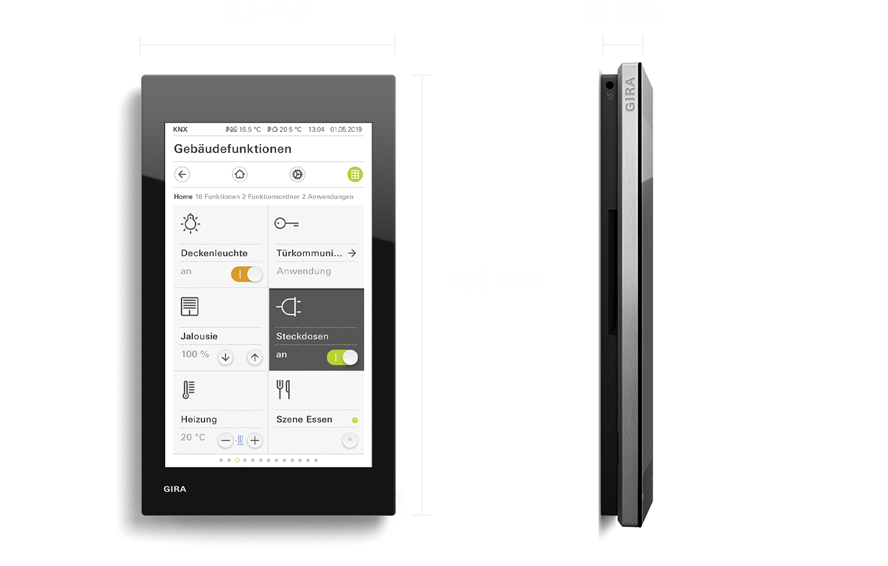

尺寸

宽度:
97 mm
高度:
168 mm
从墙面起的厚度:
15 mm


系统

处理器:
1 GHz 单核
存储器:
4 GB eMMC,内部存储器
系统内存:
1 GB RAM

接口

LAN ¹

802.3af,Cat5e - Cat7,10/100 MBit

¹ 仅适用于 PoE 款型

WLAN ²

802.11b/g/n 2.4 GHz

² 不适用于 PoE 款型


显示屏

类型:
TFT WVGA
屏幕尺寸:
153 mm (6")
分辨率:
480 x 800 px (155 ppi)
颜色:
1670 万


距离传感器

有效距离:
最大 50 cm
探测角度:
30°


电源

Gira G1 230 V:
230 V AC
Gira G1 24 V:
10-31 V AC/DC
Gira G1 PoE:
PoE 48 V DC 0 级

环境温度/空气湿度

运行:
+/-0 °C 至 +45 °C
存放/运输:
-20 °C 至 +70 °C
相对空气湿度:
最高 95 % 相对湿度,无冷凝

功耗

最大:
7 W
最小:
2 W
典型值:
4 W

附件
