Gira L1 逻辑模块

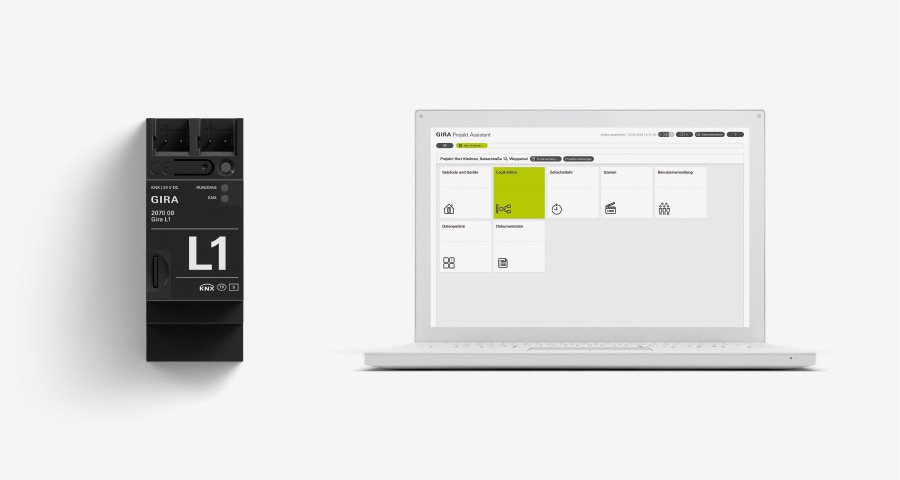

全新设计的 Gira L1 逻辑模块

依次延迟接通照明装置、通过一个按键传感器直接调用特定照明场景、调节室温或创建其他逻辑功能:利用 Gira L1 逻辑模块,可为采用 KNX 系统的工业建筑和规模近似的建筑物便捷地装备一系列自动化舒适功能。Gira Project Assistant 操作直观,通过其拖放功能,仅需几步即可方便地实现项目的参数设置,并可随时修改。一个操控简便的逻辑编辑器可帮助程序编设者取得理想的结果。配备独特的模拟功能,几乎能彻底避免参数设置错误发生。调试时间也显著缩短。在 Gira Project Assistant 中执行的所有操作都将自动保存。通过“撤销/重做”功能,可以查看并撤销所有更改。就像时光机一样,可以还原项目的任何状态。Gira L1 逻辑模块安装在子配电盘中的支轨上。


特征

  • 快速达到既定目标:Gira Project Assistant 具有清晰的结构
  • 方便地设置场景和定时器
  • 跟踪更改情况并在必要时撤销更改
  • 直达目标,无需大海捞针
  • 多屏幕运行方式助您更好地统揽全局

  • 逻辑模块库可提供各种各样的功能
  • 舒适方便的逻辑页管理
  • 自动保存
  • 模拟逻辑
  • 在网络中自动找到 Gira L1 逻辑模块

新功能

  • 隔墙控制模块由 1 比特位输入端调整为可变(包括启用调光功能)
  • 持续保存数据点
  • 在不同的设备之间进行内部通信,比如在 Gira L1 和 Gira X1 之间通过以太网
    交换参数值。

常规改进

  • “输入端”逻辑模块新增“设备启动时读取”参数,这样即可在逻辑过程中单独处理一个
    数据点的读取过程。
  • KNX 数据点类型翻译为德文。

快速达到既定目标:Gira Project Assistant 具有清晰的结构

Gira Project Assistant 结构清晰,可通过拖放功能实现直观操控,引导用户通过四个步骤成功完成参数设置——在线和离线均可。

更多关于 Gira Project Assistant 的信息

逻辑模块库可提供各种各样的功能

在逻辑编辑器中有一个逻辑模块库可供使用,其中包含 35 种功能强大的逻辑模块及参数和初始值/常量,由此可构建个性化的自动化逻辑。创建时只需用鼠标方便地将输入端、逻辑模块和输出端相互联接即可。

逻辑模块概览


方便地设置场景和定时器

使用定时器功能可将操作与时间绑定。


舒适方便的逻辑页管理

可以跨项目移动逻辑页,必要时也可以为其重命名并标注关键词。


跟踪更改情况,必要时可撤销更改

通过“撤销/重做”功能,可以查看并撤销所有更改。就像时光机一样,可以还原项目的任何状态。


自动保存

在 Gira Project Assistant 中执行的所有操作都将自动保存。通过这种方式便不会丢失任何数据:避免不必要的重复工作。


直达目标,无需大海捞针

过滤器可帮助您快速达到目标。借助类别关键词和名称可以准确找到各逻辑页。使用自定义的关键词还可以建立具有个性化特色的管理制度。


模拟逻辑

在调试之前,可通过此处的模拟功能对所创建的逻辑功能进行全方位检查,从而在调试时节省宝贵的时间。可以根据需要设置和更改值;这样便能检查功能是否达到所需的性能。


多屏幕运行方式助您更好地统揽全局

使用 Gira Project Assistant 可以同时打开多个项目窗口。这样便能同时在两个屏幕页上编辑同一个项目,从而更好地统揽全局。


在网络中自动找到 Gira L1 逻辑模块

Gira Project Assistant 可自动显示所有在线设备。无需通过 IP 地址进行查找。


设计/奖项

接口设计(Gira Project Assistant)
schmitz Visuelle Kommunikation, 伍珀塔尔

逻辑模块

在 Gira Project Assistant 逻辑编辑器中有一个逻辑模块库可供使用,其中包含多种功能强大的逻辑模块及参数和初始值/常量,由此可构建个性化的自动化逻辑。创建时只需用鼠标将输入端、逻辑模块和输出端相互联接即可。


输出端选择器

将输入端接收到的报文转发至一个单选的输出端。


遮光

检查太阳高度是否在遮光参数范围内,以触发遮光。


运行小时计数器

确定输入端的值不等于 0 的时间。


日期和时间

将数据类型“DateTime”分解为独立的日期和时间部分。


接通/关闭延迟

延迟 0 报文和 1 报文,延迟时间可分别单独设置。


过滤器

依据条件过滤接收到的报文。


沿检测器

检测输入端的上升沿和下降沿。


四则运算

在输入端上应用选定的四则运算之一。


变频器

转化输入端接收到的信号。


百叶窗跟踪

根据太阳高度调整百叶窗叶片。


或门

具有可变输入端数量的或门。


振荡器

生成周期性的方波信号。上升沿时输出端默认发送一个 1,下降沿时默认发送一个 0。


PI 控制器

根据调节量实际值和额定值之间的偏差计算 PI 控制器的设置值。


PID 控制器

根据调节量实际值和额定值之间的偏差计算 PID 调节器的设置值。


制热/制冷调节器

基于 PI 控制器,用于制热以及制冷控制。


卷帘跟踪

根据太阳高度放下卷帘以遮光。


阈值及滞后

借助由两个不同的阈值构成的开关滞后来对数值式输入报文进行过滤。


Send-by-Change

如果输入端的值与之前的值不同,则将其转发至输出端。


太阳高度

计算太阳高度。


锁定

根据条件锁定接收到的报文。


故障报告

在故障情况下,向输出端“光信号”交替发送 0 和 1。


报文生成器

该模块可定期生成报文。向输出端发送一个 1。周期时间可调。


报文延时器

延迟报文,延迟时间可调。


隔墙控制

将一个通过开放式隔墙隔开的房间内的所有开关对象组合到一个共同的控制系统中。


楼梯间照明

时间结束后会先发出一个警告,之后将关闭照明。


类型转换器

将输入值转发至输出值,并在此过程中丢弃类型。


与门

具有可变输入端数量的与门。


短时间/长时间按下按键的区别

该模块根据一段可自由定义的时间对输入值进行评估。


比较器

用可选的算符对比两个数字。


看门狗

如果在定义的时间段结束后,输入端上仍未接收到任何报文,便会发送一个报文。


值生成器

触发时会发送一个设置的报文值。


异或门

具有可变输入端数量的异或门。


计数器

对值为 1 的报文进行计数。计数器读数将被永久保存。


随机生成器

触发后会发送规定值域内的一个随机整数数字。

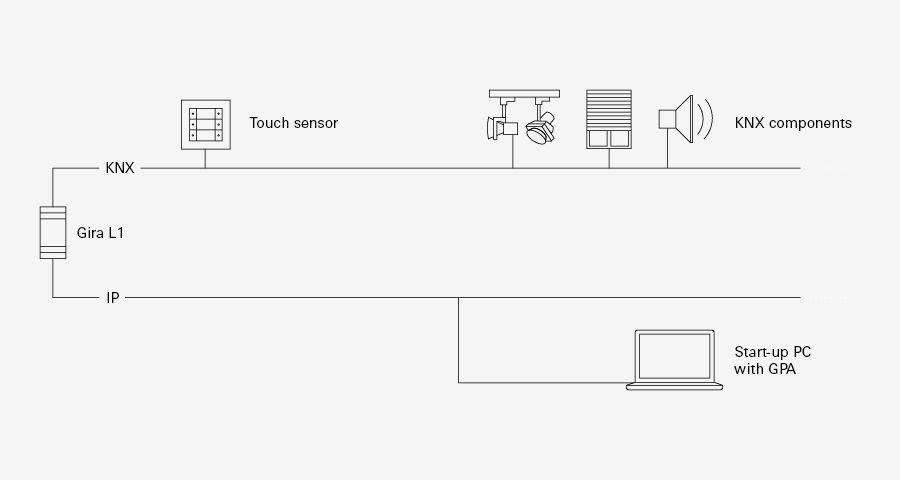

网络中的 Gira X1 和 L1

使用 Gira L1 将楼宇技术自动化

Gira L1 逻辑模块配备有一个 IP 接口。通过这个接口可以将本地计算机或笔记本电脑与 Gira L1 连接,并可用于 KNX 设备的调试、配置和保养。

技术数据:

额定电压:
DC 24 至 30 V
功耗:
2 W
IP 通信
以太网 10/100 BaseT (10/100 Mbit/s)
支持的传输协议:
DHCP、AutoIP、TCP/IP、UDP/IP
接口:
IP:2x RJ45 接口 KNX:接线端子和分线端子
环境温度:
0°C 至 +45°C
